DASATOP
Feuchtevariable Sanierungs-Dampfbremse. Sub-and-Top Verlegung von außen
DASATOP
Feuchtevariable Sanierungs-Dampfbremse. Sub-and-Top Verlegung von außen
Vorteile
- Höchste Sicherheit durch Sub-and-Top-Verlegung
- Schützt Bauteile: Feuchtevariabler sd-Wert ermöglicht Verlegung im Gefach und über den Sparren
- Zeitsparende Verarbeitung: Keine Verklebungen am Sparren erforderlich
- Einfach zu verarbeiten: Besonders robust durch Vliesverstärkung
- Beste Werte im Schadstofftest, Prüfung nach AgBB / ISO 16000 durchgeführt
Anwendung
Nach DIN 4108-3 geeignet als Sub-and-Top-Dampfbrems- und Luftdichtungsbahn für alle Konstruktionen mit diffusionsoffenen Unterdeck- bzw. Unterspannbahnen (z. B. pro clima SOLITEX). Der sd-Wert der Unterdeckbahn auf Schalung darf maximal 0,1 m betragen. Weiterhin geeignet in Kombination mit Holzfaser- und MDF-Unterdeckplatten sowie vlieskaschierten Schaumdämmstoffen (PUR, PIR, EPS usw.) ab 50 mm Dicke.
Technische Daten / Lieferformen
| Stoff | |
| Schutz- und Deckvlies | Polypropylen |
| Membran | Polyethylen-Copolymer |
| Eigenschaft | Regelwerk | Wert | Regelwerk |
| Farbe | grün | ||
| Flächengewicht | DIN EN 1849-2 | 90 ±5 g/m² | DIN EN 1849-2 |
| Dicke | DIN EN 1849-2 | 0,25 ±0,05 mm | DIN EN 1849-2 |
| Dampfdiffusionswiderstandszahl µ | DIN EN 1931 | 6.400 | DIN EN 1931 |
| sd-Wert | DIN EN 1931 | 1,60 ±0,25 m | DIN EN 1931 |
| sd-Wert feuchtevariabel | DIN EN ISO 12572 | 0,05 - 2 m | DIN EN ISO 12572 |
| Brandverhalten | DIN EN 13501-1 | E | DIN EN 13501-1 |
| Freibewitterung | 4 Wochen | ||
| Wassersäule | DIN EN 20811 | > 1.500 mm | DIN EN 20811 |
| Widerstand Wasserdurchgang | DIN EN 1928 | W1 | DIN EN 1928 |
| Luftdichtheit | DIN EN 12114 | durchgeführt | DIN EN 12114 |
| Höchstzugkraft längs/quer | DIN EN 12311-2 | 195 N/5 cm / 105 N/5 cm | DIN EN 12311-2 |
| Dehnung längs/quer | DIN EN 12311-2 | 90 % / 90 % | DIN EN 12311-2 |
| Weiterreißwiderstand längs/quer | DIN EN 12310-1 | 110 N / 105 N | DIN EN 12310-1 |
| Dauerhaftigkeit nach künstl. Alterung | DIN EN 1296 / DIN EN 1931 | bestanden | DIN EN 1296 / DIN EN 1931 |
| Temperaturbeständigkeit | dauerhaft -40 °C bis +80 °C | ||
| Wärmeleitzahl | 0,17 W/(m·K) | ||
| Materialgarantie, hinterlegt | ZVDH | ja | ZVDH |
| CE-Kennzeichnung | DIN EN 13984 | vorhanden | DIN EN 13984 |
Lieferformen
| Art.-Nr. | GTIN | Länge | Breite | Inhalt | Gewicht | VE | Gebinde | |
| DOP | 10094 | 4026639011206 | 50 m | 1,5 m | 75 m² | 7 kg | 1 | 20 |
| DOP | 10723 | 4026639011978 | 50 m | 3 m | 150 m² | 14 kg | 1 | 20 |
Bildgalerie
1. Vorbereiten

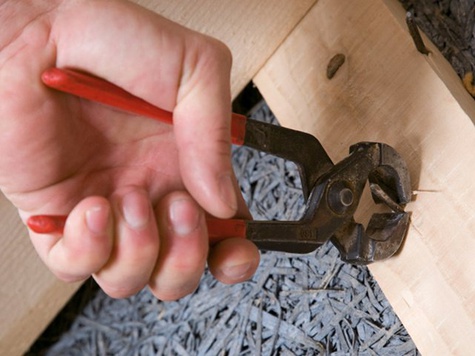

Scharfkantige oder spitze Gegenstände (z. B. Nägel), die aus der Innenbekleidung ins Sparrenfeld ragen, entfernen.
Untergründe abfegen, ggf. absaugen und abwischen.
2. Ggf. Polster einlegen
Zum Schutz der DASATOP einen plattenförmigen Dämmstoff mit festerer Struktur auf der vorhandenen Innenbekleidung verlegen.
Stärke der Dämmung unter der DASATOP max. 1/3 der Gesamtdämmstärke.
3. Bahn verlegen
Bahn horizontal (quer zu den Sparren/Deckenbalken) an Sparrenflanken und Untergrund vollflächig anliegend
verlegen und sauber in die Ecken drücken.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.
4. Am Sparren fixieren
Bahnen mit Systemhartfaserstreifen DASATOP FIX im unteren Bereich an der Sparrenflanke fixieren.
Befestigungsstreifen durchgehend verwenden.
Einfache Fixierung z. B. mit einem Schlagtacker.
Konvektionstunnel vermeiden.
5. Bahnen überlappen
Bahnen ca. 10 cm überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
6. Überlappung verkleben
Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
Band fest anreiben (PRESSFIX).
7. Anschluss an glatte, nicht mineralische Untergründe
(z. B. Holzwerkstoffplatten) ebenfalls mit System-Klebeband TESCON VANA.
Band mittig ansetzen, Zug um Zug
last- und faltenfrei verkleben und fest anreiben.
8. Anschluss raue oder mineralische Untergründe
Untergrund reinigen. Kleberaupe d = mind. 5 mm vom System-Kleber ORCON F auftragen, bei sehr rauen Oberflächen ggf. mehr.
DASATOP mit einer Dehnschlaufe in das
Kleberbett legen.
Kleber dabei nicht ganz flach andrücken, damit Bauteilbewegungen aufgenommen werden können.
9. Anschluss an Kabel und Rohre
KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf DASATOP verkleben.
Kabelmanschetten sind selbstklebend.
Rohrmanschetten mit TESCON VANA auf Bahn verkleben.
10. Gefachdämmung und Unterdeckung
Abschließend die Dämmung einlegen und die Unterdeckung, z. B. pro clima SOLITEX, einbauen.
Eine Überdämmung der Sparren ist optional möglich aber nicht erforderlich.
Video
Rahmenbedingungen
pro clima DASATOP soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird waagerecht (parallel zur Traufe) verlegt. Alternativ längs der Sparren, wenn die Verklebung wasserführend auf den Sparren erfolgt. Das Gewicht des Dämmstoffs muss über geeignete Innenbekleidungen oder Querlattungen im Abstand von max. 25 cm abgetragen werden.
Um Tauwasserbildung zu vermeiden, sollte der Einbau der Wärmedämmung unmittelbar nach der luftdichten Verklebung der DASATOP erfolgen. Dies gilt besonders bei Arbeiten im Winter.
Die DASATOP darf ausschließlich auf trockenen Baustellen eingesetzt werden. Sollten im Sanierungsfall Putz- oder Estricharbeiten durchgeführt werden, müssen diese weit vor dem Einbau der DASATOP abgeschlossen sein.
Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden.
Bei Verwendung von Einblasdämmungen muss die DASATOP vollflächig auf der Innenbekleidung aufliegen.
Alte Werte neu geschützt
Sanierung von außen
Werden Dachziegel und Unterdeckung erneuert, bietet es sich an, Wärmedämmung und Luftdichtung den aktuellen Erfordernissen anzupassen. Vorteil bei der Sub-and-Top-Verlegung: Die Arbeiten können komplett von außen erfolgen. Die raumseitige Bekleidung bleibt erhalten und Nutzer müssen ihre Wohnräume während der Sanierung nicht räumen – gerade bei Arbeiten an Mietobjekten oft ein entscheidendes Kriterium.
Schnell und sicher verlegen
Die feuchtevariable Sanierungs-Dampfbremse pro clima DASATOP wird quer im Sub-and-Top-Verfahren auf der bestehenden raumseitigen Bekleidung verlegt und über den Sparren ins nächste Feld geführt. Fehlerträchtige, luftdichte Anschlüsse an den Sparrenflanken entfallen. In der Praxis hat es sich als vorteilhaft erwiesen, einzelne Bahnen in der erforderlichen Breite auf geraden Untergründen im Vorhinein untereinander zu verkleben. So lässt sich die Luftdichtung besonders schnell und einfach herstellen.
DASATOP wird auf der bestehenden Bekleidung verlegt und über die Sparren ins nächste Feld geführt.
Vorteil: besondere Sicherheiten
Das intelligente Feuchtemanagement der Bahn bringt besondere Sicherheiten für die Konstruktion: Raumseitig im Gefach verlegt, schützt sie die Dämmung mit einem sd-Wert von bis zu 2 m vor eindringender Feuchte.
Außen auf den Sparren, auf der kalten Seite der Konstruktion, ist sie mit 0,05 m so diffusionsoffen wie eine Unterdeckbahn und transportiert Feuchtigkeit aus diesem bauphysikalisch kritischen Bereich aktiv nach außen ab.
Schutz des Dämmstoffes vor Durchfeuchtung im Winter - gleichzeitig optimale Trocknungsbedingungen oberhalb der Sparren.
System-Kernbausteine
DASATOP
Feuchtevariable Sanierungs-Dampfbremse. Sub-and-Top Verlegung von außen
ORCON F
Allround-Anschlusskleber
ORCON MULTIBOND
Anschlusskleber von der Rolle für innen und außen
TESCON VANA
Allround-Klebeband mit Vliesträger
Erweiterung für Detaillösungen
TESCON PROFECT
Vorgefaltetes Winkelanschlussband
TESCON PRIMER RP
Lösemittelfreie Grundierung, keine Trocknung erforderlich
KAFLEX mono
Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm
ROFLEX 100
Rohr-Manschetten für Ø 100-120 mm
KAFLEX post
Kabel-Manschetten für den nachträglichen Einbau
DASATOP FIX
Montageleiste zur sicheren Positionierung einer Sub-and-Top-Sanierungs-Dampfbremse an der Sparrenflanke
TESCON INCAV
Selbstklebendes 3D-Innenecken-Formteil
TESCON INVEX
Selbstklebendes 3D-Außenecken-Formteil
TESCON SANAPATCH
Klebe-Pflaster mit Easy-Off-Funktion für Verklebungen an schwer zugänglichen Stellen
Planungs- und Konstruktionshinweise
Einsatzbereich
Die frei bewitterbare Sanierungs-Dampfbremse pro clima DASATOP kann eingesetzt werden:
- speziell bei der Sub-and-Top-Dachsanierung von außen, optimiert für die Verlegung im Gefach und über den Sparren,
- bei Wohngebäuden oder Gebäuden mit wohnähnlicher Nutzung in allen Räumen wie Wohn- und Schlafräume, Küchen und Bädern sowie
- in außen diffusionsoffenen Konstruktionen.
- Überdämmung mit PU vlieskaschiert ab 50 mm möglich.

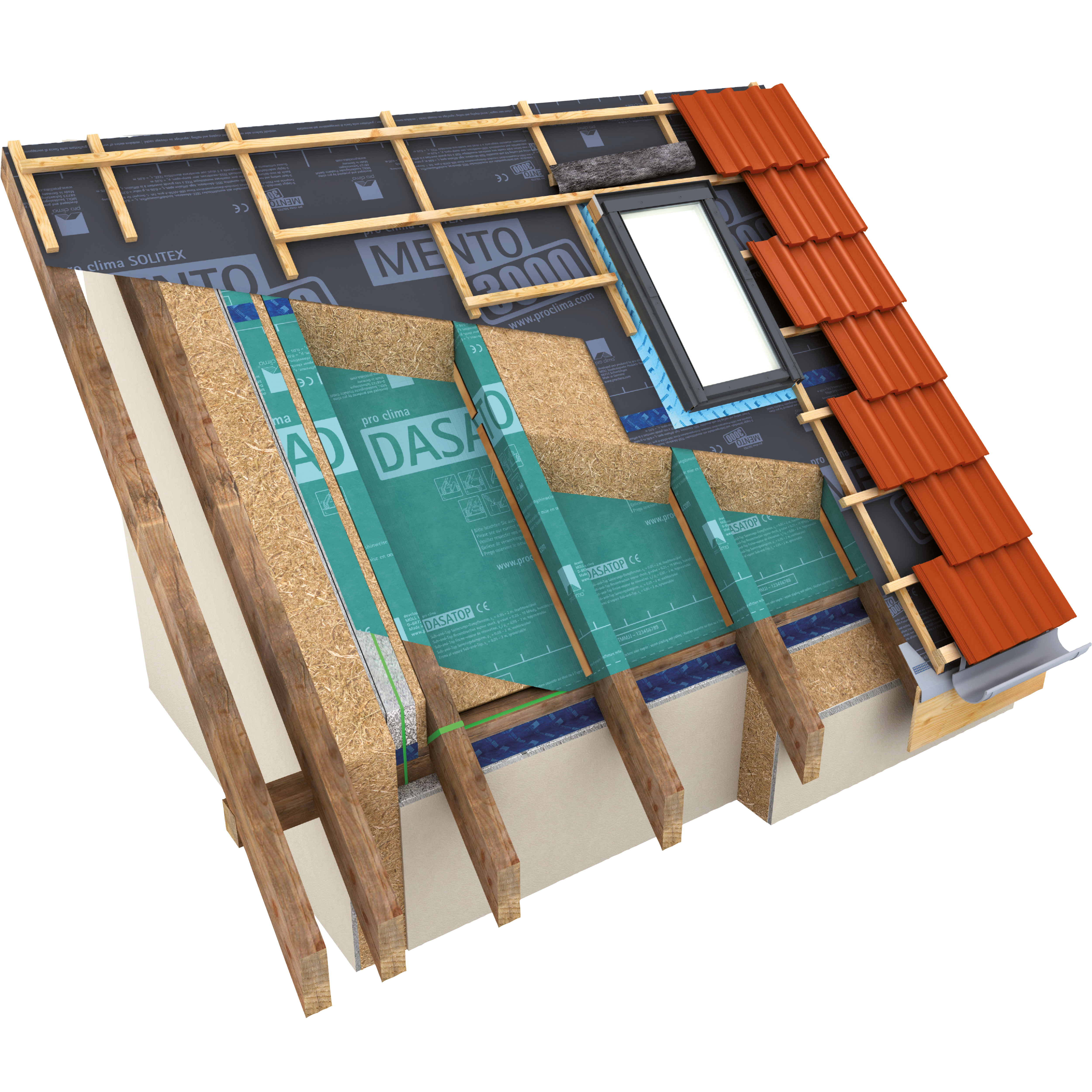

Sub-and-Top-Lösung mit DASATOP
- Unterdeckbahn, z. B. pro clima SOLITEX MENTO 3000
- Aufdopplung
- Faserförmiger Dämmstoff
- Lagesicherung mit DASATOP FIX
- DASATOP
- ggf. Installationsebene
- Innenbekleidung
Möglichkeiten der Kombination
Optimale Sicherheit für Konstruktionen mit dem System DASATOP besteht bei:
- Aufdachdämmungen aus faserförmigen Dämmstoffen,
- außen diffusionsoffenen Unterdeckbahnen (z. B. der SOLITEX MENTO Familie), auch auf Schalungen und
- Holzfaser- oder MDF-Unterdeckplatten
Eine Überdämmung ist auch mit mind. 50 mm PU-Aufdachdämmung vlieskaschiert möglich. Die Kombination mit Schaumdämmstoffen als Überdämmung sollte nur dann erfolgen, wenn:
- das Austrocknen der Konstruktion nach außen gewährleistet ist und
- diese im Steildachbereich erfolgt, nicht bei obersten Geschoßdecken gegen unbeheizte Dachräume
pro clima DASATOP kann generell nicht bei Konstruktionen eingesetzt werden, die außen mit diffusionsdichten Bauteilschichten versehen sind.
4 Wochen Freibewitterung
Die pro clima DASATOP kann zum Schutz der Konstruktion bis zu 4 Wochen frei bewittert werden. Bitte beachten Sie, dass die DASTOP keine Abdichtung im Sinne eines Notdaches darstellt. Feuchtigkeit kann durch Tackerklammern oder durch sonstige Perforationen (Nägel, Schrauben usw.) eindringen. Der Wasserablauf über angeschlossene Bauteile (z. B Schwellen) muss sichergestellt werden. Bei bewohnten bzw. besonders schützenswerten Konstruktionen ist zusätzliches Abplanen empfehlenswert.
Faserförmige Dämmstoffe verwenden
Optimal sind faserförmige Dämmstoffe. Damit die feuchtevariablen Eigenschaften der DASATOP wirken können, muss Feuchtigkeit zur Dampfbremse wandern können. Diffusionsoffene Wärmedämmstoffe gewährleisten dies und sind daher empfehlenswert.
- Bei Einblasdämmungen muss die DASATOP vollflächig aufliegen.
- Die DASATOP kann auch mit vlieskaschierten Schaumdämmstoffen als zusätzliche Überdämmung (ab 50 mm Dicke) kombiniert werden, wenn die Konstruktion nach außen diffusionsoffen ist. Dies jedoch ausschließlich im Steildachbereich, nicht bei obersten Geschoßdecken gegen unbeheizte Dachräume.
Verlegung unter der Aufdopplung:
Sollen Sparrenquerschnitte erhöht werden, empfiehlt es sich, zuerst die DASATOP und anschließend die Aufdopplung einzubauen. Die Luftdichtung liegt so bauphysikalisch günstig weiter auf der Warmseite der Konstruktion.
Einsatz bei außen diffusionsoffenen Konstruktionen möglich
Diffusionsoffene Unterdeckbahnen (z. B. SOLITEX Dachbahnen) schützen das Bauteil während der Bauphase und stellen die erforderliche Winddichtheit sicher. Sie können auch auf Vollholzschalungen verlegt werden. Diffusionsoffene Unterdeckplatten aus Holzwerkstoffen können in beliebiger Stärke oberseitig der Sparren ergänzt werden.
Diffusionsoffene Innenbekleidung verwenden
Um die Rücktrocknung nicht zu behindern, sollten innenseitig der Dämmung keine diffusionshemmenden Schichten, wie OSB- oder Holzmehrschichtplatten, angeordnet werden. Geeignet sind Bekleidungen aus Gipsbauplatten, Profilbrettern oder Putzschichten auf diffusionsoffenen Tragebenen wie Holzwolleleichtbauplatten.
Zum Schutz der Bahnen vor UV-Strahlung sind Innenbekleidungen erforderlich. Fehlen diese, z. B. im Spitzboden, müssen sie nachgerüstet werden.
Erhöhte Raumluftfeuchtigkeit
Der Diffusionswiderstand der pro clima DASATOP wurde so eingestellt, dass bei üblichen Raumluftfeuchtigkeiten auch in Bädern und Küchen eine sichere dampfbremsende Wirkung gegeben ist.
Grundsätzlich sollte baubedingte Feuchtigkeit zügig durch Fensterlüftung aus dem Bauwerk entweichen können. Im Winter können Bautrockner die Trocknung beschleunigen. Dadurch werden dauerhaft hohe relative Luftfeuchtigkeiten vermieden.
Qualitätssicherung
Anders als bei der Bahnenverlegung von innen ist die Qualitätskontrolle mit dem Differenzdruckverfahren (z. B. mit dem pro clima WINCON) bei der Bahnenverlegung von außen nur bei Überdruck möglich. Dazu muss das Gebäudeinnere zusätzlich mit einer Nebelmaschine vernebelt werden. Auf der Außenseite können dann die Details hinsichtlich der Luftdichtheit überprüft werden.
Die Bahnen sind zuvor ausreichend mechanisch zu sichern. Verklebungen und Anschlüsse sind daher mit besonderer Sorgfalt auszuführen.
Die detaillierte konstruktive Planung, insbesondere der Anschlüsse an Traufen und Giebel, sowie deren Ausführung sind bei der Dachsanierung von außen besonders wichtig.
Optimale Trocknungsbedingungen
Sicherheit durch kleinen sd-Wert: Wenn Sub-and-Top-Bahnen nicht optimal an den Sparren anliegen, können Konvektionstunnel entstehen. Sie stellen ein Sicherheitsrisiko dar, können aber in der Praxis oft nicht ausgeschlossen werden. Für die Bauschadensfreiheit ist demnach wichtig, dass Bahnen extrem diffusionsoffen werden können, um auch größere Feuchtemengen aus Konvektion schnell abführen zu können.
Der variable Diffusionswiderstand der DASATOP ist optimal für die schnelle Sub-and-Top-Verlegung eingestellt.
Hinweis
Bei Fragen zu Planung und Konstruktion kontaktieren Sie bitte die pro clima Technik-Hotline.
