Luftdichtungsbahn für die Dachsanierung von außen. Überdämmung mit Holzfaserplatten



Vorteile

  • Einfache Herstellung der luftdichten Ebene: Verlegung flächig über Sparren und Dämmung
  • Trockene und sichere Bauteile durch aktiven Feuchtetransport
  • Schutz während der Bauphase: geeignet als Behelfsdeckung
  • Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
  • Bes­te Wer­te im Schad­stoff­test, Prü­fung nach AgBB / ISO 16000 durch­ge­führt


Anwendung

Einsatz als Luftdichtungsbahn für die Dachsanierung von außen bei Volldämmung des bestehenden Sparrengefachs. Verlegung über den Sparren unter einer zusätzlichen Aufsparrendämmung aus Holzfaserunterdeckplatten im Rahmen der Sanierungslösungen von pro clima, sowie für die freigegebenen Sanierungslösungen von Holzfaserplattenherstellern.

Technische Daten / Lieferformen

  Stoff
Schutz- und Deckvlies Polypropylen-Mikrofaser
Membran monolithische Polymermischung
Eigenschaft Wert Regelwerk
Farbe hellblau
Flächengewicht 145 ±5 g/m² DIN EN 1849-2
Dicke 0,50 ±0,05 mm DIN EN 1849-2
Dampfdiffusionswiderstandszahl µ 20 DIN EN ISO 12572
sd-Wert 0,06 ±0,02 m DIN EN ISO 12572
sd-Wert feuchtevariabel 0,01 m feuchtevariabel DIN EN ISO 12572
Brandverhalten E DIN EN 13501-1
Brandkennziffer (CH) 5.2 VKF
Freibewitterung 14 Tage
Wassersäule > 2.500 mm DIN EN 20811
Widerstand Wasserdurchgang W1 DIN EN 1928
Luftdichtheit durchgeführt DIN EN 12114
Höchstzugkraft längs/quer 270 N/5 cm / 200 N/5 cm DIN EN 12311-2
Dehnung längs/quer 55 % / 70 % DIN EN 12311-2
Weiterreißwiderstand längs/quer 135 N / 135 N DIN EN 12310-1
Dauerhaftigkeit nach künstl. Alterung bestanden DIN EN 1297 / DIN EN 1296
Temperaturbeständigkeit dauerhaft -40 °C bis +100 °C
Wärmeleitzahl 0,17 W/(m·K)
Durchsturzsicherheit bestanden GS-BAU-20 (10/2003)
Unterspannbahn / Unterdeckbahn USB-A / UDB-A ZVDH-Produktdatenblatt
Behelfsdeckung; geeignet als ... 14 Tage | <10 °C: 7 Tage ZVDH
CE-Kennzeichnung vorhanden DIN EN 13984

Lieferformen

Art.-Nr. GTIN Länge Breite Inhalt Gewicht VE Gebinde
 DOP 14086 4026639140869 50 m 1,5 m 75 m² 12 kg 1 20
1: Profi-VE nicht im Anbruch lieferbar

Downloads

 Datenblatt

Leistungserklärung

Art.-Nr. GTIN Länge Breite
 DOP 14086 14086 4026639140869 50 m 1,5 m
1: Profi-VE nicht im Anbruch lieferbar

Bildgalerie

Video

Rahmenbedingungen

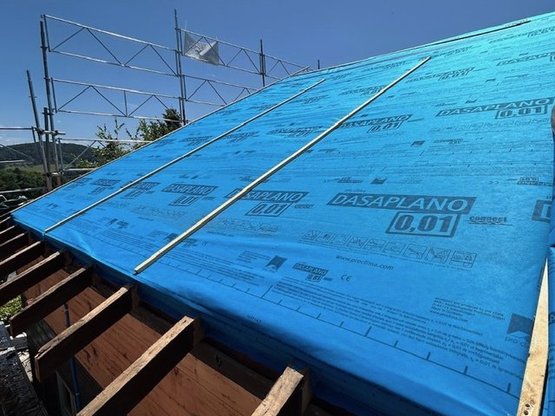

DASAPLANO 0,01 connect soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird straff, waagerecht (parallel zur Traufe) und flächig auf der Gefachdämmung verlegt.

Wird die DASAPLANO 0,01 connect freibewittert bzw. beregnet müssen die Bahnen quer zur Wasserlaufrichtung verlegt werden. Dadurch ist das Bauteil besser vor Feuchteeintrag geschützt.
Um Tauwasserbildung zu vermeiden, sollte der Einbau der Überdämmung unmittelbar nach der luftdichten Verklebung der DASAPLANO 0,01 connect erfolgen. Dies gilt besonders bei Arbeiten im Winter.

Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden.

Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Gelegentliches Stoßlüften ist nicht ausreichend, um große Mengen baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.

Mit Gipsbauplatten innen: 2:1-Lösung
D.h. 2/3 der Gesamtdämmschichtdicke eines beliebigen Faserdämmstoffes zwischen den Sparren, dann die DASAPLANO 0,01 connect, abschließend mind. 1/3 als Holzfaserunterdeckplatte.
Zusätzlich kann eine der SOLITEX Unterdeckbahnen verlegt werden.

Mit Profilbetter bzw. Putz auf Leistenschalung innen: 3:1-Lösung
D.h. 3/4 der Gesamtdämmschichtdicke eines beliebigen Faserdämmstoffes zwischen den Sparren, dann die DASAPLANO 0,01 connect, abschließend mind. 1/4 als Holzfaserunterdeckplatte.
Zusätzlich kann eine der SOLITEX Unterdeckbahnen verlegt werden.

Empfehlungen von Holzfaserdämmplatten-Herstellern können abweichen. Es gelten dann die Empfehlungen des Herstellers.

Sanierung schnell und einfach

TEEE-Technologie bringt Sicherheit

Idealerweise liegt die Luftdichtungsebene auf der Innenseite der Wärmedämmung. Bei der 2:1- und 3:1- Sanierungslösung kann eine Luftdichtungsbahn mit speziellen Eigenschaften auch in die Mitte der Wärmedämmung verschoben werden.
Von entscheidender Wichtigkeit ist dann allerdings die Wahl der geeigneten Bahn. Aufgrund der bauphysikalisch anspruchsvollen Situation sollten Membranen auf Basis eines monolitischen Funktionsfilms mit aktivem Feuchtetransport, wie in der DASAPLANO 0,01 connect enthalten, zum Einsatz kommen. Die DASAPLANO 0,01 connect ist luftdicht und hochdiffusionsoffen und sorgt durch ihren porenfreien Funktionsfilm auch bei Tauwasserbildung auf der Membran zuverlässig für einen aktiven Feuchtetransport mit sehr geringen Diffusionswiderständen. Demgegenüber können herkömmliche, mikroporöse Membranen bei einem Tauwasserausfall auf der Membran mit einem steigenden sd-Wert reagieren. In der Folge droht weiterer Tauwasserausfall - Bauschäden und Schimmel können entstehen.

Porenfreie Membran – aktiver Feuchtetransport

Porenfreie Bahnen transportieren Feuchte aktiv nach außen - je mehr Feuchtigkeit ansteht, desto schneller. Ihr Diffusionswiderstand sinkt. Für den Transport ist nur ein minimales Dampfteildruckgefälle erforderlich.
Optimal bei der Sanierung von außen: Mit ihrem porenfreien Funktionsfilm ist die Bahn extrem schlagregensicher. Hohe Aufprallgeschwindigkeiten oder reduzierte Oberflächenspannung von Wassertropfen sind bei der DASAPLANO 0,01 connect unproblematisch.

System-Kernbausteine

DASAPLANO 0,01 connect

DASAPLANO 0,01 connect

Luftdichtungsbahn für die Dachsanierung von außen. Überdämmung mit Holzfaserplatten

ORCON F

ORCON F

Allround-Anschlusskleber

ORCON MULTIBOND

ORCON MULTIBOND

Anschlusskleber von der Rolle für innen und außen

TESCON VANA

TESCON VANA

Allround-Klebeband mit Vliesträger

Erweiterung für Detaillösungen

TESCON PROFECT

TESCON PROFECT

Vorgefaltetes Winkelanschlussband

TESCON PRIMER RP

TESCON PRIMER RP

Lösemittelfreie Grundierung, keine Trocknung erforderlich

KAFLEX post

KAFLEX post

Kabel-Manschetten für den nachträglichen Einbau

KAFLEX mono

KAFLEX mono

Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm

ROFLEX 100

ROFLEX 100

Rohr-Manschetten für Ø 100-120 mm

TESCON SANAPATCH

TESCON SANAPATCH

Klebe-Pflaster mit Easy-Off-Funktion für Verklebungen an schwer zugänglichen Stellen

TESCON FIX

TESCON FIX

Montagewinkelleiste für den sicheren Anschluss der Luftdichtungsebene an Sparren, Zangen und Deckenbalken

Planungs- und Konstruktionshinweise

Einsatzbereich

Mit DASAPLANO 0,01 connect kann bei der energetischen Dachsanierung von Wohngebäuden oder Gebäuden mit wohnähnlicher Nutzung von außen die für die optimale Funktion und Sicherheit einer Wärmedämmkonstruktion erforderliche Luftdichtheit sicher hergestellt werden.
Im Regelfall genügt die Luftdichtheit von bestehenden Konstruktionen nicht den aktuellen Anforderungen. Die DASAPLANO-Bahnen verhindern das Einströmen feuchtwarmer Luft aus dem beheizten Innenraum und damit die Gefahr von bauteilschädigendem Tauwasserausfall. Mit ihrer nach DIN EN 12114 geprüften Luftdichtheit ermöglicht sie das Einhalten der DIN 4108-7 sowie der aktuell gültigen EnEV.

Verlegung über den Sparren unter einer zusätzlichen Aufsparrendämmung aus Holzfaserunterdeckplatten im Rahmen der:

  • Sanierungslösungen von pro clima und
  • von Holzfaserplatten- Herstellern freigegebenen Sanierungslösungen

2:1-Sanierungslösung mit Gipsbauplatten oder Putz auf HWL-Platten innen

Die 2:1-Lösung ist speziell für Sanierungen mit der DASAPLANO 0,01 connect entwickelt worden.

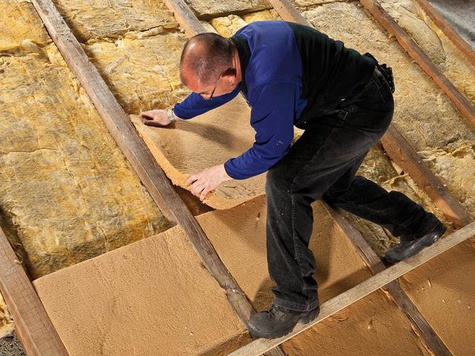

  • Dabei wird zunächst ein zwischen den Bestandssparren vorhandener Hinterlüftungsraum mit einem beliebigem faserförmigem Wärmedämmstoff bis zur Sparrenoberkante aufgefüllt. Ist die bestehende Dämmung leicht zusammenzudrücken, soll diese neue Dämmschicht eine Stärke größer gewählt werden als erforderlich.
  • Nach dem Verlegen und Verkleben der Luftdichtungsbahn DASAPLANO 0,01 connect bildet eine Holzfaserplatte den äußeren Abschluss der Dämmkonstruktion.
  • Optional kann zusätzlich eine Unterdeckbahn mit einem sd-Wert von max. 0,05 m verlegt werden z. B. ein Produkt der SOLITEX MENTO Familie.
  • Bei der 2:1-Sanierungslösung muss die Materialstärke der Platten mindestens halb so groß gewählt werden wie die Höhe der unterhalb der Luftdichtungsbahn angeordneten Wärmedämmung zwischen den Sparren.

Voraussetzung: Eine vollflächig intakte Innenbekleidung aus

  • Gipsbauplatten oder
  • Putz auf Holzwolle-Leichtbauplatten

2:1-Lösung

Überdämmung mit Holzfaserunterdeckplatten mindestens halb so stark wie die Zwischensparrendämmung

  1. Optional: Unterdeckbahn sd-Wert ≤ 0,05 m (z. B. pro clima SOLITEX MENTO 3000)
  2. Aufsparrendämmung Holzfaserunterdeckplatte
  3. DASAPLANO 0,01 connect
  4. faserförmiger Dämmstoff
  5. ggf. Installationsebene
  6. Innenbekleidung: Gipskartonbauplatte oder Putz auf Holzwolle-Leichtbauplatten

3:1-Sanierungslösung mit Profilbetter oder Putz auf Leistenschalung innen

Analog zur oben beschriebenen Lösung kann bei Bauteilaufbauten mit einer vollflächig intakten Innenbekleidung aus Profilbettern (N/F) oder Putz auf Leistenschalung verfahren werden.

  • Bei der 3:1-Sanierungslösung muss die Materialstärke der Holzfaserplatten mindestens ein Drittel so groß gewählt werden wie die Höhe der unterhalb der Luftdichtungsbahn angeordneten Wärmedämmung zwischen den Sparren.

3:1-Lösung

Überdämmung mit Holzfaserunterdeckplatten mindestens 1/3 so stark wie die Zwischensparrendämmung

  1. Optional: Unterdeckbahn sd-Wert ≤ 0,05 m (z. B. pro clima SOLITEX MENTO 3000)
  2. Aufsparrendämmung Holzfaserunterdeckplatte
  3. DASAPLANO 0,01 connect
  4. faserförmiger Dämmstoff
  5. Innenbekleidung: Profilbretter oder Putz auf Leistenschalung

Sanierungslösung Holzfaserplatten-Hersteller

Die für die DASAPLANO 0,01 connect vorgestellten Lösungen wurden aufgrund verschiedener im Markt erhältlicher Qualitäten von Holzfaserplatten produktunabhängig entwickelt. Hersteller von Holzfaserplatten können von diesen Lösungen abweichende Aufbauten mit DASAPLANO-Bahnen empfehlen. Diese haben genaue Kenntnis über die technischen Möglichkeiten ihrer Produkte, so dass die für die Aufdachdämmung erforderlichen Schichtdicken geringer ausfallen können. Es gelten in diesem Fall die Empfehlungen und Vorgaben der Plattenhersteller.

Einsatz als Behelfsdeckung möglich

Beim Einsatz als Luftdichtungsbahn bei 2:1- oder 3:1-Sanierung kann die DASAPLANO 0,01 connect bis zu 14 Tagen frei bewittert als Behelfsdeckung eingesetzt werden.
Diese Reduzierung der Freibewitterungszeit ist erforderlich, da die Bahn in diesen Fällen neben dem Schutz der Konstruktion während der Bauphase auch noch die Funktion der Luftdichtheitsschicht und Feuchteregulierung übernimmt. Wird die Konstruktion ohne die erforderliche Aufdachdämmung während der kalten Jahreszeit längerfristig bewittert, kann es zu einem erhöhten Tauwasserausfall kommen.
Die Dachneigung muss mind. 14° bzw. die Mindestdachneigung der Holzfaserplatte ohne zusätzliche Maßnahmen betragen.
Bei der Verlegung und Verklebung sind die Vorgaben des Regelwerks des Zentralverbandes des Deutschen Dachdeckerhandwerks (ZVDH) zu berücksichtigen.
Die Bahnen müssen bei Verwendung als Behelfsdeckung zusätzlich mechanisch gesichert werden. Die während der Bauphase ggf. erforderliche Nageldichtung kann mit TESCON NAIDECK mono sicher gestellt werden. Dieses wird auf die Sicherungslatte aufgeklebt.
Durch Regeneinfluss können dunkle Flecken auf der Bahn entstehen. Diese haben keinen Einfluss auf die hohe Wasserdichtheit und die Funktion der innen liegenden Membran.

Hinweis
Max. 7 Tage Freibewitterung bei Tagesdurchschnittstemperaturen unter 10 °C.

Regeln des ZVDH

Die Produktdatenblätter des Zentralverbands des Deutschen Dachdeckerhandwerks (ZVDH) enthalten Informationen zu Behelfsdeckungen. Demnach dienen einfache Unterdeck- und Unterspannbahnen nur noch als regensichernde Zusatzmaßnahme unterhalb der endgültigen Dacheindeckung - nicht jedoch als Behelfsdeckung. Soll eine Unterspann- oder Unterdeckbahn auch als Behelfsdeckung funktionieren, müssen Nachweise für den Widerstand gegen Schlagregen erbracht und erhöhte Anforderungen an die Alterung erfüllt werden. Zudem muss der Hersteller geeignetes Systemzubehör anbieten.
pro clima erfüllt mit der DASAPLANO 0,01 connect die erhöhten Anforderungen und bietet mit dem Allround-Klebeband TESCON VANA, dem Anschlusskleber ORCON F und dem Nageldichtband TESCON NAIDECK mono ein komplettes System für sichere Unterdeckungen und Behelfsdeckungen entsprechend den Anforderungen des ZVDH.

Qualitätssicherung

Anders als bei der Bahnenverlegung von innen ist die Qualitätskontrolle mit dem Differenzdruckverfahren (z. B. mit dem pro clima WINCON) bei der Bahnenverlegung von außen nur bei Überdruck möglich. Dazu muss das Gebäudeinnere zusätzlich mit einer Nebelmaschine vernebelt werden. Auf der Außenseite können dann die Details hinsichtlich der Luftdichtheit überprüft werden.
Die Bahnen sind zuvor ausreichend mechanisch zu sichern. Verklebungen und Anschlüsse sind daher mit besonderer Sorgfalt auszuführen.
Die detaillierte konstruktive Planung, insbesondere der Anschlüsse an Traufen und Giebel, sowie deren Ausführung sind bei der Dachsanierung von außen besonders wichtig.

Hinweis

Bei Fragen zu Planung und Konstruktion kontaktieren Sie bitte die pro clima Technik-Hotline.
