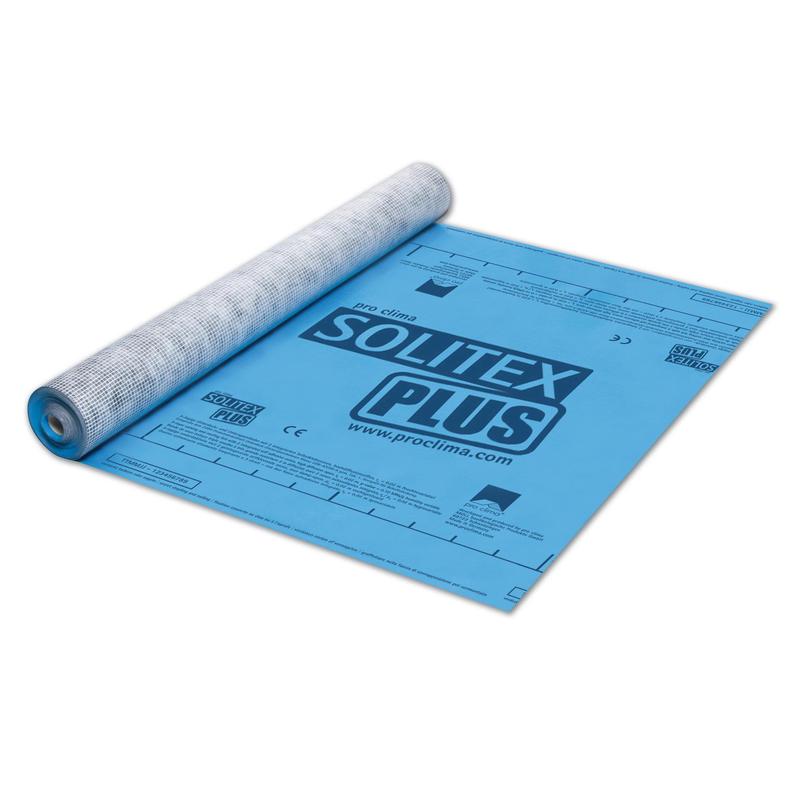

4-lagige Unterdeck- und Unterspannbahn, armiert



Vorteile

  • Trockene Bauteile durch porenfreie TEEE-Funktions-Membran, feuchtevariabler sd-Wert bis unter 0,02 m
  • Höchste Alterungsbeständigkeit und Thermostabilität dank TEEE-Membran
  • Äußerst robust durch Armierung: geeignet für Einblasdämmstoffe
  • Bis zu 3 Monate Freibewitterung
  • Hoher Bauwerksschutz während der Bauphase: Geeignet als Behelfsdeckung / Bauzeitabdichtung


Anwendung

Einsatz als hochreißfeste, hochdiffusionsoffene Unterspannung oder Unterdeckung auf Schalungen, MDF- und Holzfaserunterdeckplatten und Wärmedämmstoffen aller Art, besonders bei Einblasdämmung.

Technische Daten / Lieferformen

  Stoff
Schutz- und Deckvlies Polypropylen-Mikrofaser
Membran TEEE, monolithisch
Armierung Polypropylen-Gelege
Eigenschaft Wert Regelwerk
Farbe hellblau
Flächengewicht 170 ±5 g/m² DIN EN 1849-2
Dicke 0,55 ±0,10 mm DIN EN 1849-2
Dampfdiffusionswiderstandszahl µ 110 DIN EN ISO 12572
sd-Wert 0,06 ±0,02 m DIN EN ISO 12572
sd-Wert feuchtevariabel 0,02 m
Brandverhalten E DIN EN 13501-1
Freibewitterung 3 Monate
Wassersäule > 2.500 mm DIN EN 20811
Widerstand Wasserdurchgang un-/gealtert* W1 / W1 DIN EN 1928
Höchstzugkraft längs/quer 495 ±40 N/5 cm / 350 ±40 N/5 cm DIN EN 13859-1 (A)
Höchstzugkraft längs/quer gealtert* 495 ±40 N/5 cm / 350 ±40 N/5 cm DIN EN 13859-1 (A)
Dehnung längs/quer 15 ±5 % / 15 ±5 % DIN EN 13859-1 (A)
Dehnung längs/quer gealtert* 15 ±5 % / 15 ±5 % DIN EN 13859-1 (A)
Weiterreißwiderstand längs/quer 300 ±30 N / 270 ±30 N DIN EN 13859-1 (B)
*) Dauerhaftigkeit nach künstl. Alterung bestanden DIN EN 1297 / DIN EN 1296
Kaltbiegeverhalten -40 °C DIN EN 1109
Temperaturbeständigkeit dauerhaft -40 °C bis +100 °C
Wärmeleitzahl 0,17 W/(m·K)
Durchsturzsicherheit bestanden GS-BAU-20 (10/2003)
Unterspannbahn / Unterdeckbahn USB-A / UDB-A ZVDH-Produktdatenblatt
Behelfsdeckung; geeignet als ... ja ZVDH
CE-Kennzeichnung vorhanden DIN EN 13859-1

Lieferformen

Art.-Nr. GTIN Länge Breite Inhalt Gewicht VE Gebinde
 DOP 10131 4026639010551 50 m 1,5 m 75 m² 14 kg 1 20
1: Profi-VE nicht im Anbruch lieferbar

Leistungserklärung

Art.-Nr. GTIN Länge Breite
 DOP 10131 10131 4026639010551 50 m 1,5 m
1: Profi-VE nicht im Anbruch lieferbar

Bildgalerie

Video

Rahmenbedingungen

pro clima SOLITEX PLUS Bahnen sollen mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie werden straff und ohne Durchhang waagerecht (parallel zur Traufe) als Unterdeck- wie auch als Unterspannbahn verlegt. Beim Einsatz als Unterspannbahn ist der Sparrenabstand auf 100 cm begrenzt.

Befestigungen dürfen nicht in Bereichen erfolgen, in denen Wasser gesammelt abfließt (z. B. in Kehlen).

Bei ungedämmten, nicht ausgebauten Dachgeschossen sollte eine Firstentlüftung vorgesehen werden. Dafür die SOLITEX Bahn 5 cm vor dem First enden lassen. Zusätzlich sollte das unausgebaute Dachgeschoss mit Dauerlüftungseinrichtungen versehen werden.

Zum Schutz der Konstruktion während der Bauphase im Sinne des ZVDH (Zentralverband des Deutschen Dachdeckerhandwerks) können SOLITEX PLUS Unterdeck- und Unterspannbahnen bis zu 3 Monate als Behelfsdeckung eingesetzt werden. Die Dachneigung muss in diesem Fall mind. 14° betragen. Dazu sind die Systemkomponenten TESCON NAIDECK Nageldichtungsband, ORCON F Anschlusskleber sowie TESCON VANA für die Verklebung der Überlappungen bzw. von Anschlüssen zu verwenden. Die connect Varianten verfügen über zwei Selbstklebezonen für die sichere Außendichtung. Bei der Verlegung und Verklebung sind die Vorgaben des Regelwerks des deutschen Dachdeckerhandwerks zu berücksichtigen.

Den Fachregeln des deut. Dachdeckerhandwerks entsprechend sind sie als 'Unterspannbahn' bei der Eindeckung des Daches mit Dachziegeln und Dachsteinen mit einfacher Überlappung als Zusatzmaßnahme zur Regensicherheit geeignet. Beim Einsatz als 'Unterdeckbahn' mit einfacher Überlappung auf einer Holzschalung sind die SOLITEX PLUS Bahnen auch bei erhöhten Anforderungen als Zusatzmaßnahme zur Regensicherheit geeignet.

Zusätzlich bei Einblasdämmstoffen SOLITEX PLUS kann auch als begrenzende Schicht für Einblasdämmstoffe aller Art dienen. Ein Armierungsgelege sorgt für eine geringe Dehnung beim Einblasen. Bevor eingeblasen wird, sollte die Lattung bereits montiert sein. Je nach Sparrenabstand ist eine Stützlatte in der Mitte der Gefache (in Sparrenrichtung) empfehlenswert, die an der Traglattung befestigt wird. Diese begrenzt das Ausbeulen der SOLITEX PLUS beim Einblasen. Die Verlegung längs zur Tragkonstruktion bietet den Vorteil, dass der Stoss sich auf einer festen Unterlage befindet und dadurch geschützt ist. Der Abstand der zur Bahnenbefestigung notwendigen Tackerklammern darf maximal 5 bis 10 cm betragen.

Wird der Dämmstoff von außen eingeblasen, können die Einblaslöcher anschließend mit dem 15 cm breiten TESCON VANA verklebt werden.

Bester Schutz vor Wind und Wetter

Robuster Aufbau

Die Unterdeckbahn SOLITEX PLUS ist 4-lagig aufgebaut. Ihre TEEE-Funktionsmembran liegt sicher geschützt zwischen zwei robusten, besonders reißfesten Schutzund Deckvliesen aus Polypropylen. Die zusätzliche Armierung erhöht die Reißfestigkeit der Bahn – optimal bei den hohen Beanspruchungen beim Begehen und Verlegen der Bahnen und der Dacheindeckung. Das Deckvlies ist zusätzlich wasserabweisend eingestellt und bietet optimalen Schutz vor eindringender Nässe. Es schützt den darunter liegenden Spezialfilm vor Beschädigung und UV-Einstrahlung. Die Wabenstruktur garantiert auch bei Nässe eine hohe Rutschfestigkeit.
Die Bahnen sind durch die blaue Färbung des oberen Deckvlieses blendfrei. Die Spezial-Membran hat eine Wasserdichtheit von mehr als 2.500 mm Wassersäule, d. h. sie ist auch bei starker Schlagregenbeanspruchung dicht. Die Bahn kann 3 Monate der freien Witterung ausgesetzt werden. Die Befestigung mit Klammern darf nur geschützt im Überlappungsbereich erfolgen.

TEEE-Membran dicht und offen

SOLITEX PLUS Bahnen haben eine porenfreie, geschlossenzellige TEEE-Membran, die einen besonders guten Schutz gegen Schlagregen bietet. Anders als herkömmliche Unterspannbahnen, bei denen die Diffusionsfähigkeit über einen Luftaustausch durch die mikroporöse Membran erfolgt, findet bei der SOLITEX Membran die Diffusion aktiv entlang der Molekülketten statt. Gleichzeitig verfügt die SOLITEX PLUS über einen feuchtevariablen Diffusionswiderstand, der sd-Werte deutlich unter 0,02 m annehmen kann.
Mit dem aktiven Feuchtetransport verfügt die TEEE-Membran über ein extrem schnelles Trocknungsvermögen, das die Bahn im Winter bestmöglich gegen Eisbildung schützt. Ist erst einmal Eis enstanden, verwandeln sich diffusionsoffene Unterdeck- und Unterspannbahnen in Dampfsperren (Eis ist diffusionsdicht) und stellen dann Feuchtefallen dar.
Weitere Besonderheiten der TEEE-Membran sind der sichere Schutz bei Holzimprägnierungsstoffen (Membran kann nicht durchdrungen werden, da keine Poren vorhanden) und die besonders hohe Hitzestabilität (Schmelzpunkt TEEE ca. 200 °C, PP ca. 140 °C). Diese Hitzestabilität verleiht dem Kunststoff über Jahrzehnte die extrem hohe Alterungsstabilität – auch bei dunklen Bedachungen.

System-Kernbausteine

SOLITEX PLUS

SOLITEX PLUS

4-lagige Unterdeck- und Unterspannbahn, armiert

SOLITEX PLUS connect

SOLITEX PLUS connect

4-lagige Unterdeck- und Unterspannbahn, armiert, mit 2 integrierten Selbstklebezonen.

ORCON F

ORCON F

Allround-Anschlusskleber

ORCON MULTIBOND

ORCON MULTIBOND

Anschlusskleber von der Rolle für innen und außen

TESCON VANA

TESCON VANA

Allround-Klebeband mit Vliesträger

TESCON NAIDECK

TESCON NAIDECK

Doppelseitiges Nageldichtband

Erweiterung für Detaillösungen

DUPLEX

DUPLEX

Doppelseitiges Klebeband

TESCON PROFECT

TESCON PROFECT

Vorgefaltetes Winkelanschlussband

TESCON PRIMER RP

TESCON PRIMER RP

Lösemittelfreie Grundierung, keine Trocknung erforderlich

KAFLEX mono

KAFLEX mono

Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm

ROFLEX 100

ROFLEX 100

Rohr-Manschetten für Ø 100-120 mm

ROFLEX exto

ROFLEX exto

Dunstrohrmanschette für den winddichten Anschluss an Rohren von Durchgangsziegeln

TESCON INCAV

TESCON INCAV

Selbstklebendes 3D-Innenecken-Formteil

TESCON INVEX

TESCON INVEX

Selbstklebendes 3D-Außenecken-Formteil

Planungs- und Konstruktionshinweise

Einsatzbereich

Die Bahnen der SOLITEX MENTO Familie, die SOLITEX UD und die SOLITEX PLUS können als Unterdeck-, Unterspannbahn und Behelfsdeckung eingesetzt werden. Sie verhindern die Durchströmung der Konstruktion mit kalter Außenluft und sorgen damit für eine optimale Wirkung der Wärmedämmung.

  • Ab einer Dachneigung von ≥ 14° im belüfteten Steildach
  • Frei gespannt oder direkt und vollflächig auf Untergründen wie z. B. allen Matten- und Plattendämmstoffen, Holzwerkstoffplatten oder Vollholzschalungen
  • Einsatz auch als Behelfsdeckung gemäß ZVDH
  • Bei Einblasdämmstoffen empfiehlt sich die die Verwendung einer armierten SOLITEX Unterdeck- und Unterspannbahn

Einsatz als Behelfsdeckung

Aufgrund der außerordentlich hohen Wasserdichtheit und der hohen Festigkeiten können SOLITEX Unterdeck- und Unterspannbahnen zum Schutz der Konstruktion während der Bauphase gemäß den Anforderungen des ZVDH (Zentralverband des Deutschen Dachdeckerhandwerks) entsprechend der jeweiligen Freibewitterungszeit (3 bis 6 Monate) als Behelfsdeckung eingesetzt werden. Dazu sind die Systemkomponenten wie TESCON NAIDECK Nageldichtband, ORCON F Anschlusskleber sowie TESCON VANA für die Verklebung der Überlappungen bzw. von Anschlüssen zu verwenden.

  • Die jeweiligen connect Varianten verfügen über zwei Selbstklebezonen für die sichere Außendichtung.

Bei der Verlegung und Verklebung sind die Vorgaben des Regelwerks des ZVDH zu berücksichtigen. Durch Regeneinfluss entstehen dunkle Flecken auf der Bahn. Diese haben keinen Einfluss auf die hohe Wasserdichtheit und die Funktion der innen liegenden Membran.

Unterdeckung nachrüsten

Fehlende Unterdeckungen können von innen mit SOLITEX Unterdeck- und Unterspannbahnen nachgerüstet werden. Im Bestand sind Dachkonstruktionen ohne Unterdeckung und damit auch ohne Konterlattungsebene keine Seltenheit. Sollen diese Situationen gedämmt werden, empfiehlt es sich für die Sicherheit der Konstruktion zunächst eine äußere Dämmschutzschicht nachzurüsten.

Keine Hinterlüftung der Dämmebene erforderlich

Bahnen (Unterspannbahnen, Unterdeckbahnen bzw. Schalungsbahnen) macht die Hinterlüftung von Wärmedämmstoffen unnötig. pro clima SOLITEX Unterdeck- und Unterspannbahnen können in allen Fällen direkt auf der Wärmedämmung verlegt werden, d. h. der Wärmedämmstoff kann die volle Sparrenhöhe ausfüllen.
Bei ungedämmten Dachgeschossen ist es von Vorteil, zur Ventilation des Dachraumes eine First- und Gratentlüftung vorzusehen. Komplizierte und oft unwirksame Be- und Entlüftungsdetails an Traufe, First, Kehle, Grat und Dacheinbauten entfallen.

Erhöhte Raumluftfeuchtigkeit

Die hochdiffusionsoffenen Bahnen lassen Feuchtigkeit aus der Konstruktion leicht und schnell nach außen trocknen. Dies ist sowohl in der Neubauphase, als auch während der Nutzungszeit (wenn Feuchtigkeit aus der Raumluft durch Diffusion oder Konvektion in die Konstruktion eindringt) von Vorteil.
Grundsätzlich sollte baubedingte Feuchtigkeit zügig durch Fensterlüftung aus dem Bauwerk entweichen können. Im Winter können Bautrockner die Trocknung beschleunigen. Dadurch werden dauerhaft hohe rel. Luftfeuchtigkeiten vermieden.

Kein Zelteffekt

Die porenfreie SOLITEX Membran bietet eine besonders hohe Dichtigkeit gegen Schlagregen. Die Bahn kann vollflächig auf Dämmstoffen oder Schalungen aufliegen. Durch den monolithische Funktionsfilm und den mehrschichtigen Aufbau wird ein Zelteffekt sicher verhindert. Als Zelteffekt wird das Phänomen bezeichnet, dass wasserdichte Zeltplanen, dort wo sie aufliegen, in großen Mengen Feuchtigkeit ins Innere gelangen lassen.

Regensichere Unterdeckung

Die Unterdeck- und Unterspannbahnen erfüllen aufgrund ihrer außerordentlich hohen Wasserdichtheit und der hohen Festigkeiten die Anforderungen des ZVDH (Zentralverband des Deutschen Dachdeckerhandwerks). Sie sind geeignet als Zusatzmaßnahme zur Regensicherheit:

  • Als Unterdeckbahn der Klassen 3, 4 und 5
  • Als Unterspannbahn der Klassen 3, 4 und 6

Die Bahnen können als Behelfsdeckung eingesetzt werden.

Regeln des ZVDH

Die Produktdatenblätter des Zentralverbands des Deutschen Dachdeckerhandwerks (ZVDH) enthalten Informationen zu Behelfsdeckungen. Demnach dienen einfache Unterdeck- und Unterspannbahnen nur noch als regensichernde Zusatzmaßnahme unterhalb der endgültigen Dacheindeckung – nicht jedoch als Behelfsdeckung. Soll eine Unterspann- oder Unterdeckbahn auch als Behelfsdeckung funktionieren, müssen Nachweise für den Widerstand gegen Schlagregen erbracht und erhöhte Anforderungen an die Alterung erfüllt werden. Zudem muss der Hersteller geeignetes Systemzubehör anbieten.
pro clima erfüllt mit den SOLITEX Unterdeck- und Unterspannbahnen die erhöhten Anforderungen seit jeher und bietet mit dem Allround-Klebeband TESCON VANA, dem Anschlusskleber ORCON F und dem Nageldichtband TESCON NAIDECK ein komplettes System für sichere Unterdeckungen und Behelfsdeckungen entsprechend den Anforderungen des ZVDH.

Zulassung und Zusammensetzung

Die Spezialmembran der SOLITEX Unterdeck- und Unterspannbahnen besteht aus einem thermoplastischen Elastomer-Ether-Ester, die Schutz- und Deckvliese bestehen aus Polypropylen.

Alle Unterdeck- und Unterspannbahnen wurden entsprechend den Vorgaben der DIN EN 13859-1 geprüft.
Sie tragen das CE-Kennzeichen.

Technik-Hotline

Bei abweichenden Randbedingungen erreichen Sie die pro clima Technik-Hotline.

Einteilung von pro clima SOLITEX Bahnen in die Klassen nach ZVDH-Merkblatt

Bezeichnung gemäß ZVDH pro clima SOLITEX ¹) Ver- und Abklebung, Nageldichtband Klasse
Unterdeckung
Naht- und perforationsgesicherte Unterdeckung pro clima SOLITEX UD, SOLITEX PLUS, SOLITEX MENTO 1000 /3000 /5000, SOLITEX MENTO ULTRA & -MENTO PLUS (od. jeweilige connect Variante) mit pro clima Systemzubehör Verklebung gemäß pro clima Anwendungsmatrix und mit TESCON NAIDECK 3
Verklebte Unterdeckung wie vor Verklebung gemäß pro clima Anwendungsmatrix, ohne Nageldichtband 4
Überlappte Unterdeckung pro clima SOLITEX UD, SOLITEX PLUS, SOLITEX MENTO 1000 /3000 /5000, SOLITEX MENTO ULTRA & -MENTO PLUS lose überlappend 5
Unterspannung
Naht- und perforationsgesicherte Unterspannung gespannte oder frei hängende pro clima SOLITEX UD, SOLITEX PLUS, SOLITEX MENTO 1000 /3000 /5000, SOLITEX MENTO ULTRA & -MENTO PLUS (od. jeweilige connect Variante) mit pro clima Systemzubehör Verklebung gemäß pro clima Anwendungsmatrix und mit TESCON NAIDECK 3 ²)
Nahtgesicherte Unterspannung wie vor Verklebung gemäß pro clima Anwendungsmatrix, ohne Nageldichtband 4
Unterspannung gespannte oder frei hängende pro clima SOLITEX UD, SOLITEX PLUS, SOLITEX MENTO 1000 /3000 /5000, SOLITEX MENTO ULTRA & -MENTO PLUS lose überlappend 6
Bezeichnung gemäß ZVDH SOLITEX WELDANO mit Konterlatteneinbindung Naht- und Stoßausbildung Klasse
Unterdach
Wasserdichtes Unterdach Über die Konterlatte geführt oder mit WELDANO-S überdeckt und eingeschweißt Homogen verschweißt mit System-Quellschweißmittel WELDANO TURGA oder Heißluftgerät 1
Regensicheres Unterdach Unter der Konterlatte flächig verlegt und mit Nageldichtband TESCON NAIDECK abgedichtet Homogen verschweißt mit System-Quellschweißmittel WELDANO TURGA oder Heißluftgerät 2

¹) pro clima SOLITEX MENTO Bahnen werden immer unterhalb der Konterlatte verlegt, die Konterlatte wird nicht eingebunden.
²) Bei den Unterspannungen wird hier die Anforderung USB-A gestellt, welche die pro clima SOLITEX MENTO Bahnen erfüllen.

Hinweis

Der Einsatz der SOLITEX WELDANO erfolgt in Anlehnung an das ZVDH Regelwerk. Dieser ist einzelvertraglich zu vereinbaren.
