INTESANA connect
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert, mit 2 integrierten Selbstklebezonen
INTESANA connect
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert, mit 2 integrierten Selbstklebezonen
Vorteile
- Bester Schutz vor Bauschäden und Schimmel durch feuchtevariablen Diffusionswiderstand
- Schützt das Bauwerk während der Bauphase vor Witterungseinflüssen ab 10° Dachneigung
- Sichere Winterbaustelle durch Hydrosafe-Funktion
- Wasserabweisend und wasserfest, begehbar
- Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
- Beste Werte im Schadstofftest, Prüfung nach AgBB / ISO 16000 durchgeführt
Anwendung

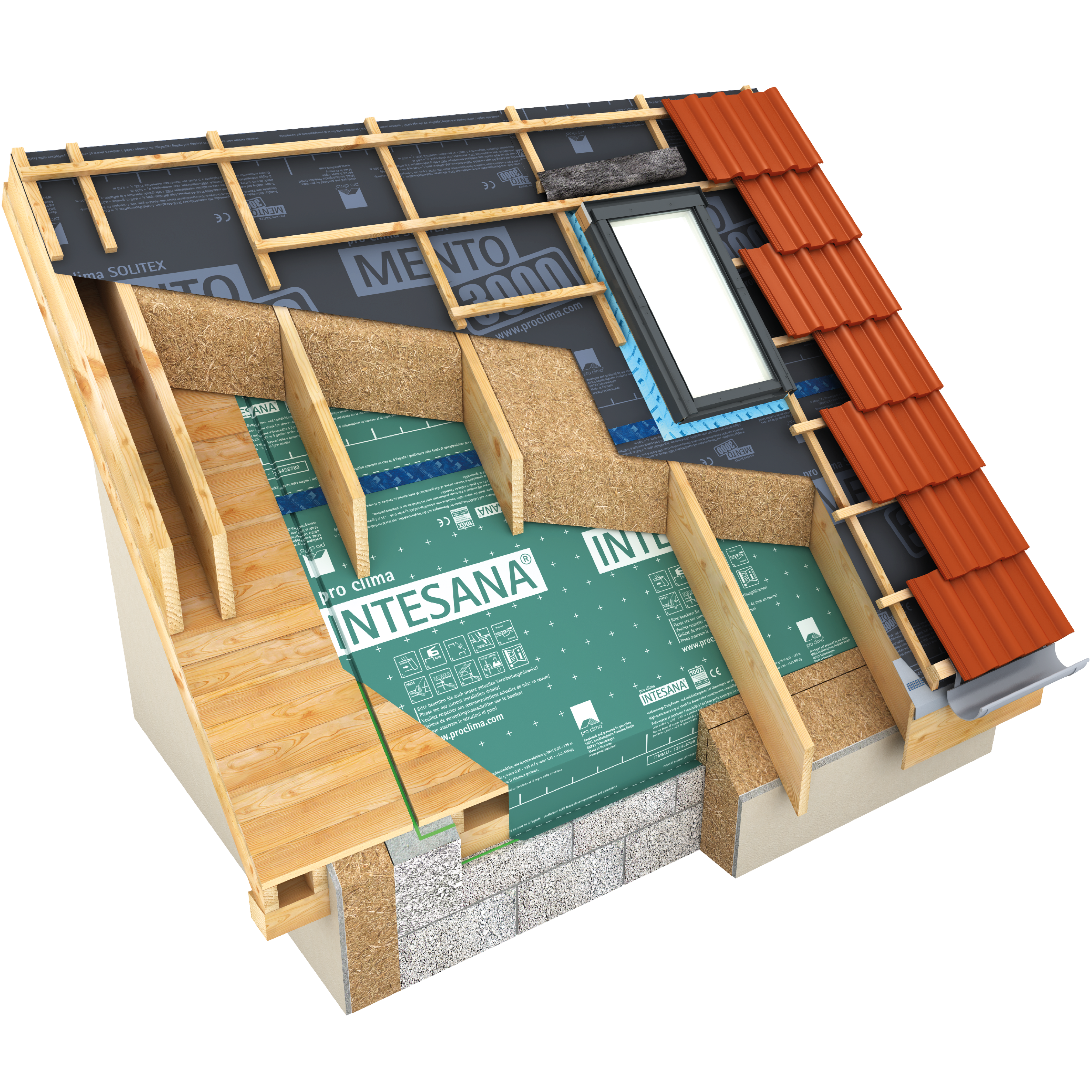

Einsatz als bewitterbare feuchtevariable Dampfbrems- und Luftdichtungsbahn auf Schalungen unter Aufsparrendämmungen bei allen außen diffusionsoffenen Konstruktionen z. B. mit Unterdeckbahnen (pro clima SOLITEX) oder Holzfaser- und MDF-Platten einsetzbar. Für ein hohes Bauschadens-Freiheits-Potenzial bei bauphysikalisch anspruchsvollen Konstruktionen wie diffusionsdichten Flach-/Steildächern und Gründächern. Auch bei extremen Außenklimabedingungen wie im Hochgebirge.
Technische Daten / Lieferformen
| Stoff | |
| Schutz- und Deckvlies | Polypropylen |
| Membran | Polyethylen-Copolymer |
| Eigenschaft | Regelwerk | Wert | Regelwerk |
| Farbe | grün | ||
| Flächengewicht | DIN EN 1849-2 | 150 ±5 g/m² | DIN EN 1849-2 |
| Dicke | DIN EN 1849-2 | 0,45 ±0,05 mm | DIN EN 1849-2 |
| Dampfdiffusionswiderstandszahl µ | DIN EN 1931 | 16.700 | DIN EN 1931 |
| sd-Wert | DIN EN 1931 | 7,50 ±0,25 m | DIN EN 1931 |
| sd-Wert feuchtevariabel | DIN EN ISO 12572 | 0,25 - >25 m | DIN EN ISO 12572 |
| Hydrosafe-Wert | DIN 68800-2 | 2,00 m | DIN 68800-2 |
| Brandverhalten | DIN EN 13501-1 | E | DIN EN 13501-1 |
| Brandkennziffer (CH) | VKF | 5.2 | VKF |
| Freibewitterung | 2 Monate | ||
| Schlagregentest | ZVDH | bestanden | ZVDH |
| Wassersäule | DIN EN 20811 | > 2.500 mm | DIN EN 20811 |
| Widerstand Wasserdurchgang | DIN EN 1928 | W1 | DIN EN 1928 |
| Luftdichtheit | DIN EN 12114 | durchgeführt | DIN EN 12114 |
| Höchstzugkraft längs/quer | DIN EN 12311-2 | 250 N/5 cm / 170 N/5 cm | DIN EN 12311-2 |
| Dehnung längs/quer | DIN EN 12311-2 | 60 % / 60 % | DIN EN 12311-2 |
| Weiterreißwiderstand längs/quer | DIN EN 12310-1 | 120 N / 120 N | DIN EN 12310-1 |
| Dauerhaftigkeit nach künstl. Alterung | DIN EN 1296 / DIN EN 1931 | bestanden | DIN EN 1296 / DIN EN 1931 |
| Temperaturbeständigkeit | dauerhaft -40 °C bis +80 °C | ||
| Wärmeleitzahl | 0,17 W/(m·K) | ||
| Materialgarantie, hinterlegt | ZVDH | ja | ZVDH |
| CE-Kennzeichnung | DIN EN 13984 | vorhanden | DIN EN 13984 |
Lieferformen
| Art.-Nr. | GTIN | Länge | Breite | Inhalt | Gewicht | VE | Gebinde | |
| DOP | 12220 | 4026639122209 | 50 m | 1,5 m | 75 m² | 12 kg | 1 | 20 |
Leistungserklärung
| Art.-Nr. | GTIN | Länge | Breite | |
| DOP 12220 | 12220 | 4026639122209 | 50 m | 1,5 m |
Bildgalerie
1. Bahn verlegen
Bahn ausrollen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm im Überlappungsbereich befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.
2. Bahnen überlappen
Bahnen ca. 8-10 cm wasserführend überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
3a. Überlappung verkleben
Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
3b. Überlappung verkleben
Verklebung der Bahnenüberlappung bei INTESANA / DA connect mit den zwei integrierten Selbstklebezonen.
Verklebung fest anreiben (PRESSFIX).
4. Firstausbildung
Ca. 40 cm breiten Streifen INTESANA / DA mittig verlegen. Im Randbereich mit Tackerklammern fixieren.
Anschließend luftdicht mit System-Klebeband TESCON VANA verkleben.
Tackerklammern dabei mit überkleben.
Klebebänder fest anreiben.
5. Ortganganschluss
Unterbrechung der Holzschalung auf der Oberseite der vermörtelten Mauerkrone.
Eine Dachlatte wird in Längsrichtung mit ORCON F durchgehend mit der Mauerkrone verklebt.
Anschluss der INTESANA / DA mit ORCON F an der Dachlatte.
6. Ortganganschluss, Alternative 1
Stoß der Holzschalung auf dem letzten Sparren. Durch den Stoß wird die INTESANA / DA auf die Innenseite der Holzschalung geführt und auf der Oberseite der Mauerkrone mit ORCON F verklebt.
7. Ortganganschluss, Alternative 2
Bei verputzter Giebelwand pro clima INTESANA / DA mit ORCON F am Putz anschließen.
8. Ortganganschluss, Alternative 3
Bei fehlender Putzschicht CONTEGA PV an der Wand mit Anschlusskleber fixieren und INTESANA / DA am Klebestreifen anschließen.
Das Vlies muss mindestens 1 cm breit in die Mittellage des Putzes eingebettet werden.
9. Traufanschluss bei abgesetztem Sichtsparren
INTESANA mit ORCON F auf der Schwelle luftdicht verkleben.
Fuge zwischen Schwelle und Ringanker mit einem Streifen Dampfbremsbahn (z. B. DA-S) und ORCON F luftdicht verschließen.
10. Traufanschluss bei durchlaufenden Sichtsparren
Raumseitig zwischen den Sparren ein Stellbrett aus Holzwerkstoffplatte anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschließen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Stellbrettes unterbrechen und INTESANA / DA auf diesem verkleben.
11. Traufanschluss bei durchlaufenden Sichtsparren alternativ
Raumseitig zwischen den Sparren einen Dampfbremsstreifen, z. B. DA-S anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschließen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Dampfbremsstreifens mit eine Doppelschnur Kleber auf den Sparren und mit der INTESANA / DA verkleben.
12. Anschluss an Kabel und Rohre
KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf INTESANA / DA verkleben.
Kabelmanschetten sind selbstklebend.
Rohrmanschetten mit TESCON VANA umlaufend wasserführend auf der Bahn verkleben.
Rahmenbedingungen
pro clima INTESANA connect soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird straff, waagerecht (parallel zur Traufe) verlegt.
Das Gewicht des Dämmstoffs muss durch die Schalung abgetragen werden.
Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden. Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Gelegentliches Stoßlüften ist nicht ausreichend, um große Mengen baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.
Um Tauwasserbildung zu vermeiden, sollte der Einbau der Wärmedämmung unmittelbar nach der luftdichten Verklebung der INTESANA connect erfolgen. Dies gilt besonders bei Arbeiten im Winter.
Befestigung
- Die Bahnen sind min. 10 cm zu überlappen.
- Zur Befestigung der Bahnen min. 10 mm breite und 8 mm lange Befestigungsklammern verwenden. Die Befestigung darf nur geschützt im Überlappungsbereich erfolgen. Der Befestigungsabstand darf max. 10 bis 15 cm betragen.
Maximaler Schutz vor Bauschäden und Schimmel von Anfang an
Für Sichere Bauteile
Schützt die Konstruktion während der Bauphase vor Witterungseinflüssen. Gleichzeitig Funktion als feuchtevariable Dampfbrems- und Luftdichtungsebene zum Schutz der folgenden Wärmedämmkonstruktion.
- Im Winter diffusionsdichter ≥ hoher Feuchteschutz,
- im Sommer diffusionsoffener ≥ extrem hohe Austrocknung
= maximaler Schutz vor Bauschäden.
Auch in Verbindung mit außen diffusionsdichten Konstruktionen verwendbar.
(Jahres-)Zeitlose Intelligenz
Im Winter bremst bzw. stoppt INTESANA mit einem sd-Wert von über 25 m (Feuchtetransport pro Woche weniger als 7 g/m²) das Eindringen von Nässe in Dach und Wand.
Im Sommer lässt die Dampfbremse dann den Wasserdampf entweichen. Der sd-Wert von 0,25 m steht für einen Feuchtetransport von über 500 g/m² pro Woche - ein außergewöhnlich hohes Austrocknungspotenzial!
Niedriger Feuchtetransport im Winter - hohe Austrocknung im Sommer: Die Nässe wird immer wieder aus der Dämmung herausgetrocknet, Schimmel hat keine Chance!
Diese intelligente und besonders leistungsfähig dimensionierte Diffusionsanpassung unterstreicht die pro clima Sicherheitsformel: Für bestmögliche Bauschadensfreiheit muss die Trocknungsreserve höher sein als die größte theoretisch mögliche Feuchtebelastung!
System-Kernbausteine
INTESANA connect
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert, mit 2 integrierten Selbstklebezonen
INTESANA
Hydrosafe Hochleistungs-Dampfbrems- und Luftdichtungsbahn bei Dämmungen auf der Tragkonstruktion, mit feuchtevariablem sd-Wert
ORCON F
Allround-Anschlusskleber
ORCON MULTIBOND
Anschlusskleber von der Rolle für innen und außen
TESCON VANA
Allround-Klebeband mit Vliesträger
Erweiterung für Detaillösungen
TESCON PROFECT
Vorgefaltetes Winkelanschlussband
CONTEGA PV
Dampfbremsendes Putzanschlussband mit integriertem Armierungsgewebe
CONTEGA SOLIDO SL
Vollflächig klebendes Putzanschlussband für innen
CONTEGA IQ
Intelligentes Putzanschlussband für den Einsatz innen und außen
TESCON PRIMER RP
Lösemittelfreie Grundierung, keine Trocknung erforderlich
KAFLEX mono
Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm
ROFLEX 100
Rohr-Manschetten für Ø 100-120 mm
TESCON INCAV
Selbstklebendes 3D-Innenecken-Formteil
TESCON INVEX
Selbstklebendes 3D-Außenecken-Formteil
WILLFIX
Rohrdurchführung mit Luft- und Winddichtungsflansch für druckfeste Aufdachdämmungen
Planungs- und Konstruktionshinweise
Einsatzbereich
Die bewitterbare Hochleistungs-Dampfbremse pro clima INTESANA mit feuchtevariablem sd-Wert kann eingesetzt werden:
- auf der Schalung, unter Aufsparrendämmungen,
- als begehbare Bahn auch unter Dämmebenen im Innenbereich - z. B. Decke zum kalten Dachgeschoss,
- bei Wohn- und Gewerbebauten mit wohnähnlicher Nutzung in allen Räumen wie Wohn- und Schlafräume, Küchen und Bädern sowie
- in außen diffusionsoffenen und außen diffusionsdichten Konstruktionen
Einsatz auch in bauphysikalisch anspruchsvollen Konstruktionen
Auch für kritische Konstruktionen, die außen diffusionsdicht sind, wie Steildächer mit Metalleindeckung, mit Unterdächern aus Bitumendachbahnen, für Flachdächer, Gründächer usw. bietet das System INTESANA im weltweiten Vergleich ein besonders großes Bauschadens-Freiheits-Potenzial – auch bei Standorten mit sehr kaltem Klima.
Hinweis
Bitte beachten Sie, dass Feuchteschutz eine Bemessungaufgabe ist. Bitte wenden Sie sich hierzu an die pro clima Technik-Hotline.
2 Monate Freibewitterung
Die pro clima INTESANA kann zum Schutz der Konstruktion bis zu 2 Monate frei bewittert werden. Die Mindestdachneigung beträgt 10°. Bitte beachten Sie, dass die INTESANA keine Abdichtung im Sinne eines Notdaches darstellt. Feuchtigkeit kann durch Tackerklammern oder durch sonstige Perforationen (Nägel, Schrauben usw.) eindringen. Bei bewohnten bzw. besonders schützenswerten Konstruktionen ist zusätzliches Abplanen empfehlenswert.
Faserförmige Dämmstoffe verwenden
Das hohe Bauschadens-Freiheits-Potenzial von feuchtevariablen Dampfbremsen wird optimal mit diffusionsoffenen, faserförmigen Wärmedämmstoffen erreicht, da für die Austrocknung im sommerlichen Klima die Feuchtigkeit zur Dampfbremse diffundieren können muss. Ideal sind faserförmige Wärmedämmstoffe wie Zellulose, Flachs, Hanf, Holzfaser, Stein- oder Mineralwolle usw.
Diffusionsoffene Innenbekleidungen verwenden
Um das volle Bauschadens-Freiheits-Potenzial von feuchtevariablen Dampfbremsen auszuschöpfen, sollten sich raumseitig der Dampfbremse diffusionsoffene Bekleidungen, z. B. Gipsbauplatten oder Profilbrettschalungen, befinden.
Erhöhte Raumluftfeuchtigkeit
INTESANA wurde so eingestellt, dass auch bei zeitlich begrenzt erhöhten Raumluftfeuchtigkeiten eine sichere, dampfbremsende Wirkung gegeben ist. Diese können z. B. in Neubauten baubedingt oder durch kurzfristig erhöhte rel. Luftfeuchtigkeiten wie in Bädern oder Küchen entstehen.
Bauphase: Hydrosafe-Wert (70/1,5-Regel)
Um Konstruktionen auch bei baubedingt erhöhter relativer Luftfeuchtigkeit vor Durchfeuchtung zu schützen, sollte eine Dampfbremse einen Hydrosafe-Wert von 1,5 m aufweisen.
Der Hydrosafe-Wert gibt an, wie dicht eine feuchtevariable Dampfbremse bei einer mittleren Feuchte von 70 % noch ist (z. B. bei 90 % Raumluftfeuchte und 50 % Gefachfeuchte) – anzutreffen beim Verlegen des Estrichs oder Verputzen der Wände. Die Forderung nach sd > 1,5 m und < 2,5 m stammt aus der DIN 68800-2 und ist in der 70/1,5-Regel näher beschrieben. INTESANA erfüllt diese Anforderungen sicher.
Unabhängig von der Art der verwendeten Dampfbremse ist grundsätzlich baubedingte Feuchtigkeit zügig durch Fensterlüftung aus dem Bauwerk abzuführen damit sich eine normale Feuchtelast einstellen kann. Im Winter können Bautrockner die Trocknung beschleunigen.
Qualitätssicherung
Anders als bei der Bahnenverlegung von innen ist die Qualitätskontrolle mit dem Differenzdruckverfahren (z. B. mit dem pro clima WINCON) bei der Bahnenverlegung von außen nur bei Überdruck möglich. Dazu muss das Gebäudeinnere zusätzlich mit einer Nebelmaschine vernebelt werden. Auf der Außenseite können dann die Details hinsichtlich der Luftdichtheit überprüft werden. Die Bahnen sind zuvor ausreichend mechanisch zu sichern. Verklebungen und Anschlüsse sind daher mit besonderer Sorgfalt auszuführen.
Die detaillierte konstruktive Planung, insbesondere der Anschlüsse an Traufen und Giebel, sowie deren Ausführung sind bei der Aufdachdämmung besonders wichtig.
Hinweis
Bei Fragen zu Planung und Konstruktion kontaktieren Sie bitte die pro clima Technik-Hotline.
