DA connect
Dampfbrems- und Luftdichtungsbahn für Aufdachdämmungen mit 2 integrierten Selbstklebezonen
DA connect
Dampfbrems- und Luftdichtungsbahn für Aufdachdämmungen mit 2 integrierten Selbstklebezonen
Vorteile
- Schützt die Konstruktion während der Bauphase vor Witterungseinflüssen
- Wasserabweisend und wasserfest, begehbar
- Dient gleichzeitig als Dampfbrems- und Luftdichtungsebene
- Schnelle und sichere Verklebung durch integrierte connect-Selbstklebezonen in Bahnenlängsrichtung
- Beste Werte im Schadstofftest, Prüfung nach AgBB / ISO 16000 durchgeführt
Anwendung
Einsatz als Dampfbrems- und Luftdichtungsbahn auf Schalungen unter Aufsparrendämmungen. Geeignet für alle außen diffusionsoffenen Dachkonstruktionen.
Technische Daten / Lieferformen
| Stoff | |
| Schutz- und Deckvlies | Polypropylen |
| Membran | Polypropylen |
| Eigenschaft | Regelwerk | Wert | Regelwerk |
| Farbe | grün | ||
| Flächengewicht | DIN EN 1849-2 | 130 ±5 g/m² | DIN EN 1849-2 |
| Dicke | DIN EN 1849-2 | 0,45 ±0,05 mm | DIN EN 1849-2 |
| Dampfdiffusionswiderstandszahl µ | DIN EN 1931 | 5.000 | DIN EN 1931 |
| sd-Wert | DIN EN 1931 | 2,30 ±0,25 m | DIN EN 1931 |
| Brandverhalten | DIN EN 13501-1 | E | DIN EN 13501-1 |
| Brandkennziffer (CH) | VKF | 5.2 | VKF |
| Freibewitterung | 3 Monate | ||
| Wassersäule | DIN EN 20811 | > 2.500 mm | DIN EN 20811 |
| Widerstand Wasserdurchgang | DIN EN 1928 | W1 | DIN EN 1928 |
| Luftdichtheit | DIN EN 12114 | durchgeführt | DIN EN 12114 |
| Höchstzugkraft längs/quer | DIN EN 12311-2 | 230 N/5 cm / 200 N/5 cm | DIN EN 12311-2 |
| Dehnung längs/quer | DIN EN 12311-2 | 90 % / 90 % | DIN EN 12311-2 |
| Weiterreißwiderstand längs/quer | DIN EN 12310-1 | 120 N / 115 N | DIN EN 12310-1 |
| Dauerhaftigkeit nach künstl. Alterung | DIN EN 1296 / DIN EN 1931 | bestanden | DIN EN 1296 / DIN EN 1931 |
| Temperaturbeständigkeit | dauerhaft -40 °C bis +100 °C | ||
| Wärmeleitzahl | 0,17 W/(m·K) | ||
| Materialgarantie, hinterlegt | ZVDH | ja | ZVDH |
| CE-Kennzeichnung | DIN EN 13984 | vorhanden | DIN EN 13984 |
Lieferformen
| Art.-Nr. | GTIN | Länge | Breite | Inhalt | Gewicht | VE | Gebinde | |
| DOP | 10099 | 4026639011336 | 50 m | 1,5 m | 75 m² | 10 kg | 1 | 20 |
Leistungserklärung
| Art.-Nr. | GTIN | Länge | Breite | |
| DOP 10099 | 10099 | 4026639011336 | 50 m | 1,5 m |
Bildgalerie

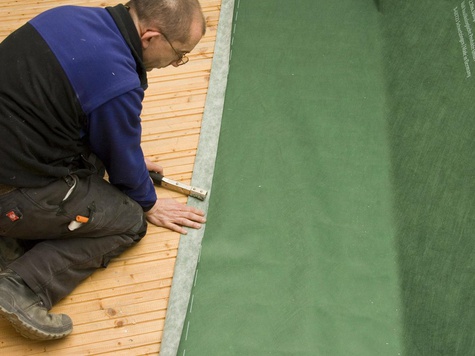

1. Bahn verlegen
Bahn ausrollen und mit mind. 10 mm breiten und 8 mm langen verzinkten Tackerklammern im Abstand von 10-15 cm im Überlappungsbereich befestigen.
Bahn ca. 4 cm auf angrenzende Bauteile führen, damit hier später luftdicht angeschlossen werden kann.
2. Bahnen überlappen
Bahnen ca. 8-10 cm wasserführend überlappen lassen.
Die aufgedruckte Markierung dient zur Orientierung.
3a. Überlappung verkleben
Untergrund reinigen (trocken, staub-, silikon- und fettfrei), ggf. Klebetest durchführen.
System-Klebeband TESCON VANA mittig auf der Überlappung ansetzen und Zug um Zug last- und faltenfrei verkleben.
3b. Überlappung verkleben
Verklebung der Bahnenüberlappung bei INTESANA / DA connect mit den zwei integrierten Selbstklebezonen.
Verklebung fest anreiben (PRESSFIX).
4. Firstausbildung
Ca. 40 cm breiten Streifen INTESANA / DA mittig verlegen. Im Randbereich mit Tackerklammern fixieren.
Anschließend luftdicht mit System-Klebeband TESCON VANA verkleben.
Tackerklammern dabei mit überkleben.
Klebebänder fest anreiben.
5. Ortganganschluss
Unterbrechung der Holzschalung auf der Oberseite der vermörtelten Mauerkrone.
Eine Dachlatte wird in Längsrichtung mit ORCON F durchgehend mit der Mauerkrone verklebt.
Anschluss der INTESANA / DA mit ORCON F an der Dachlatte.
6. Ortganganschluss, Alternative 1
Stoß der Holzschalung auf dem letzten Sparren. Durch den Stoß wird die INTESANA / DA auf die Innenseite der Holzschalung geführt und auf der Oberseite der Mauerkrone mit ORCON F verklebt.
7. Ortganganschluss, Alternative 2
Bei verputzter Giebelwand pro clima INTESANA / DA mit ORCON F am Putz anschließen.
8. Ortganganschluss, Alternative 3
Bei fehlender Putzschicht CONTEGA PV an der Wand mit Anschlusskleber fixieren und INTESANA / DA am Klebestreifen anschließen.
Das Vlies muss mindestens 1 cm breit in die Mittellage des Putzes eingebettet werden.
9. Traufanschluss bei abgesetztem Sichtsparren
INTESANA mit ORCON F auf der Schwelle luftdicht verkleben.
Fuge zwischen Schwelle und Ringanker mit einem Streifen Dampfbremsbahn (z. B. DA-S) und ORCON F luftdicht verschließen.
10. Traufanschluss bei durchlaufenden Sichtsparren
Raumseitig zwischen den Sparren ein Stellbrett aus Holzwerkstoffplatte anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschließen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Stellbrettes unterbrechen und INTESANA / DA auf diesem verkleben.
11. Traufanschluss bei durchlaufenden Sichtsparren alternativ
Raumseitig zwischen den Sparren einen Dampfbremsstreifen, z. B. DA-S anbringen und mit TESCON PROFECT am Ringanker und den Sparren anschließen.
Bei rauem Beton ggf. ORCON F unter dem Band auftragen.
Schalung oberhalb des Dampfbremsstreifens mit eine Doppelschnur Kleber auf den Sparren und mit der INTESANA / DA verkleben.
12. Anschluss an Kabel und Rohre
KAFLEX bzw. ROFLEX Dichtmanschette über Kabel bzw. Rohr führen und auf INTESANA / DA verkleben.
Kabelmanschetten sind selbstklebend.
Rohrmanschetten mit TESCON VANA umlaufend wasserführend auf der Bahn verkleben.
Rahmenbedingungen
pro clima DA connect soll mit der bedruckten Seite zum Verarbeiter hin zeigend verlegt werden. Sie wird straff, waagerecht (parallel zur Traufe) verlegt.
Das Gewicht des Dämmstoffs muss durch die Schalung abgetragen werden.
Luftdichte Verklebungen können nur auf faltenfrei verlegten Dampfbremsen erreicht werden. Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Gelegentliches Stoßlüften ist nicht ausreichend, um große Mengen baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen.
Um Tauwasserbildung zu vermeiden, sollte der Einbau der Wärmedämmung unmittelbar nach der luftdichten Verklebung der DA connect erfolgen. Dies gilt besonders bei Arbeiten im Winter.
Befestigung
- Die Bahnen sind min. 10 cm zu überlappen.
- Zur Befestigung der Bahnen min. 10 mm breite und 8 mm lange Befestigungsklammern verwenden. Die Befestigung darf nur geschützt im Überlappungsbereich erfolgen. Der Befestigungsabstand darf max. 10 bis 15 cm betragen.
Bester Schutz von Anfang an
Besonderheiten
Das System pro clima DA kann bei allen außen diffusionsoffenen Konstruktionen zur Herstellung der Luftdichtheit eingesetzt werden. In Frage kommen dafür diffusionsoffene Unterdeckbahnen (z. B. SOLITEX PLUS, SOLITEX MENTO Familie oder SOLITEX WELDANO), Unterdeckplatten aus Holzfaser bzw. mitteldichte Faserplatten (MDF).
Die Dampfbremse DA ist dreilagig aufgebaut. Ihre Funktionsmembran liegt sicher geschützt zwischen zwei robusten, besonders reißfesten Schutz- und Deckvliesen aus Polypropylen – optimal bei den hohen Beanspruchungen beim Begehen und Verlegen der Bahnen und der Aufdachdämmstoffe.
Die Bahn ist durch die grüne Färbung des oberen Deckvlieses blendfrei. Durch den bauphysikalisch vorteilhaften sd-Wert von 2,3 m bietet sie Konstruktionen mit faserförmigen Dämmstoffen eine zusätzliche Reserve für die Austrocknung bei unvorhergesehenem Feuchteeintrag. Damit erhöht sich die Sicherheit der Gesamtkonstruktion und die Bildung von Sommerkondensat wird wirkungsvoll verhindert.
Bewitterung
Absolut schlagregensicher
Die Spezial-Membran zwischen Schutz- und Deckvlies hat eine Wasserdichtheit von mehr als 2.500 mm Wassersäule, d. h. sie ist auch bei starker Schlagregenbeanspruchung wasserdicht.
Drei Monate frei bewitterbar
Die pro clima DA kann 3 Monate der freien Witterung ausgesetzt werden. Die Befestigung mit Klammern darf nur geschützt im Überlappungsbereich erfolgen. In der Fläche gesetzte Klammern sind mit TESCON VANA zu überkleben.
System-Kernbausteine
DA connect
Dampfbrems- und Luftdichtungsbahn für Aufdachdämmungen mit 2 integrierten Selbstklebezonen
DA
Dampfbrems- und Luftdichtungsbahn für Aufdachdämmungen
Erweiterung für Detaillösungen
ORCON F
Allround-Anschlusskleber
ORCON MULTIBOND
Anschlusskleber von der Rolle für innen und außen
TESCON VANA
Allround-Klebeband mit Vliesträger
TESCON PROFECT
Vorgefaltetes Winkelanschlussband
CONTEGA PV
Dampfbremsendes Putzanschlussband mit integriertem Armierungsgewebe
CONTEGA SOLIDO SL
Vollflächig klebendes Putzanschlussband für innen
CONTEGA IQ
Intelligentes Putzanschlussband für den Einsatz innen und außen
TESCON PRIMER RP
Lösemittelfreie Grundierung, keine Trocknung erforderlich
KAFLEX mono
Kabel-Manschetten für 1 Kabel, Ø 4,8 - 12 mm
ROFLEX 100
Rohr-Manschetten für Ø 100-120 mm
TESCON INCAV
Selbstklebendes 3D-Innenecken-Formteil
TESCON INVEX
Selbstklebendes 3D-Außenecken-Formteil
WILLFIX
Rohrdurchführung mit Luft- und Winddichtungsflansch für druckfeste Aufdachdämmungen
Planungs- und Konstruktionshinweise
Einsatzbereich
Die frei bewitterbare pro clima DA kann eingesetzt werden:
- auf der Schalung, unter Aufsparrendämmungen,
- als begehbare Bahn auch unter Dämmebenen im Innenbereich - z. B. Decke zum kalten Dachgeschoss,
- bei Wohngebäuden oder Gebäuden mit wohnähnlicher Nutzung in allen Räumen wie Wohn- und Schlafräume, Küchen und Bädern sowie
- in außen diffusionsoffenen Konstruktionen
Möglichkeiten der Kombination
Optimale Sicherheit für Konstruktionen mit dem System DA besteht bei:
- Aufdachdämmungen aus faserförmigen Dämmstoffen,
- außen diffusionsoffenen Unterdeckbahnen (z. B. der SOLITEX MENTO Familie oder SOLITEX WELDANO), auch auf Schalungen und
- Holzfaser- oder MDF-Unterdeckplatten
Die Kombination mit Schaumdämmstoffen sollte nur dann erfolgen, wenn das Austrocknen der Konstruktion nach außen gewährleistet ist. pro clima DA kann nicht bei Konstruktionen eingesetzt werden, die außen mit diffusionsdichten Bauteilschichten versehen sind. Zu diesen Bauteilen gehören z. B. Metalldach-, Flachdach- oder Gründachkonstruktionen. Für derartige Konstruktionen kann mit dem System pro clima INTESANA ein hohes Bauschadens-Freiheits-Potenzial erreicht werden.
3 Monate Freibewitterung
Die pro clima DA kann zum Schutz der Konstruktion bis zu 3 Monate frei bewittert werden. Bei der Freibewitterung beträgt die Mindestdachneigung 10°. Bitte beachten Sie, dass die DA keine Abdichtung im Sinne eines Notdaches darstellt. Feuchtigkeit kann durch Tackerklammern oder durch sonstige Perforationen (Nägel, Schrauben usw.) eindringen. Bei bewohnten bzw. besonders schützenswerten Konstruktionen ist zusätzliches Abplanen empfehlenswert.
Einsatz bei außen diffusionsoffenen Konstruktionen möglich
pro clima DA kann zusammen mit allen gängigen diffusionsoffenen Unterspannbahnen und Unterdeckungen eingesetzt werden. Die Bahn kann nicht bei Konstruktionen eingesetzt werden, die außen mit diffusionsdichten Bauteilschichten versehen sind. Zu diesen Bauteilen gehören z. B. Metalldach-, Flachdachoder Gründachkonstruktionen. Für derartige Konstruktionen kann mit dem System pro clima INTESANA ein hohes Bauschadens-Freiheits-Potenzial erreicht werden.
Qualitätssicherung
Anders als bei der Bahnenverlegung von innen ist die Qualitätskontrolle mit dem Differenzdruckverfahren (z. B. mit dem pro clima WINCON) bei der Bahnenverlegung von außen nur bei Überdruck möglich. Dazu muss das Gebäudeinnere zusätzlich mit einer Nebelmaschine vernebelt werden. Auf der Außenseite können dann die Details hinsichtlich der Luftdichtheit überprüft werden. Die Bahnen sind zuvor ausreichend mechanisch zu sichern. Verklebungen und Anschlüsse sind daher mit besonderer Sorgfalt auszuführen.
Die detaillierte konstruktive Planung, insbesondere der Anschlüsse an Traufen und Giebel, sowie deren Ausführung sind bei der Aufdachdämmung besonders wichtig.
Hinweis
Bei Fragen zu Planung und Konstruktion kontaktieren Sie bitte die pro clima Technik-Hotline.
