Untergründe

Vor dem Verkleben sollte SOLITEX WELDANO mit einem Lappen abgewischt werden. Auf überfrorenen Bahnen ist die Verklebung nicht möglich.
Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone). Untergründe müssen ausreichend trocken und tragfähig sein.

Es ist empfehlenswert die verklebten Nähte stichprobenartig auf Festigkeit zu überprüfen.

Rahmenbedingungen

SOLITEX WELDANO wird waagerecht (parallel zur Traufe) verlegt. Der freie Wasserablauf muss generell sichergestellt sein. Kreuzstöße sind zu vermeiden. Eventuelle Bahnenstöße versetzt ausführen.

Zum Schutz der Konstruktion während der Bauphase können SOLITEX WELDANO Unterdachbahnen bis zu 4 Monate frei bewittert werden (z. B. Behelfsdeckung laut ZVDH).
Die Dachneigung muss mindestens 5° betragen. Nationale Regelwerke und Bestimmungen sind hierbei zu beachten.

Befestigungen dürfen nicht im Flächenbereich oder in Bereichen erfolgen, in denen Wasser gesammelt abfließt (z. B. in Kehlen). Wir empfehlen die Verwendung korrosionsbeständiger Befestigungsmittel.

Die Verschweißung der Bahnenkanten erfolgt mit dem System-Quellschweißmittel WELDANO TURGA oder mit einem Heißluftgerät. Der Schweißbereich muss trocken, frostfrei, staub- und fettfrei sein. Bei anhaftenden Verschmutzungen (z. B. Öl) einem Lappen mit System-Quellschweißmittel WELDANO TURGA leicht benetzen und Verschmutzung abwischen. Beide Seiten der Bahn können verschweißt werden und sind als Oberlage geeignet.
Verschweißen mit Quellschweißmittel ab 0 °C. Bitte beachten Sie die Gefahrenhinweise auf dem Gebinde.

Bei Anwendung von Heißluftgeräten empfehlen wir je nach Umgebungstemperatur und Windverhältnissen eine Temperatur von ca. 220 bis 280 °C. Einstellung anhand einer Testverschweißung an einem Probestück prüfen. Für die Schweißnähte der Flächen hat sich eine 40 mm breite Düse bewährt. Für Detailanschlüsse ist eine 20 mm Düse z. T. praktischer.

Die Rohrmanschette WELDANO ROFLEX ist geeignet für Rohrdurchmesser von 90 mm bis 125 mm bei Dachneigungen von 5° bis 25°.
Die Variante WELDANO ROFLEX PLUS ist geeignet für Rohrdurchmesser von 90 mm bis 120 mm bei Dachneigungen bis 50°.

Alternativ zur Anwendung der System-Formteile WELDANO ROFLEX, WELDANO INVEX und WELDANO INCAV können diese auch aus der SOLITEX WELDANO Bahn zugeschnitten werden.

Wichtig: Die beim wasserdichten Unterdach eingebundenen Konterlatten müssen trocken und oberseitig gefast (≥ 3 mm) verbaut werden. Am Besten KVH verwenden.

Weitere Rahmenbedingungen für Deutschland:
Je nach Anforderung an die Zusatzmaßnahme wird das Unterdach als regensicher oder wasserdicht ausgeführt (laut ZVDH).
Regensicheres Unterdach: Die Konterlatten werden oberhalb der Unterdachbahn verlegt.

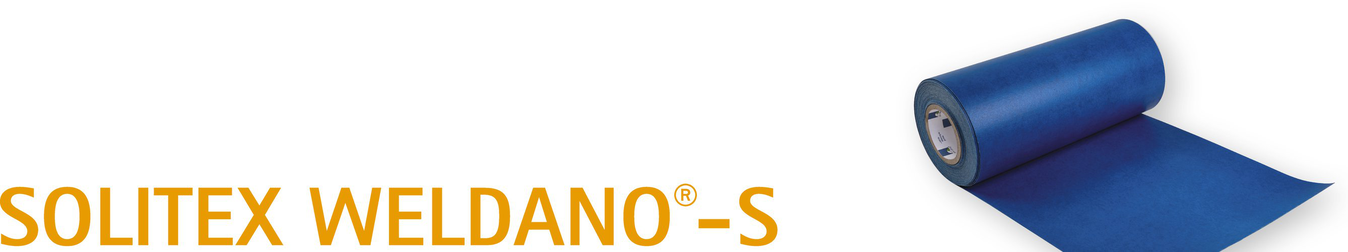

Wasserdichtes Unterdach: Die Konterlatten werden in die Dichtungsebene eingebunden. Dabei wird die Unterdachbahn über die Konterlatten geführt oder der Abdichtungsstreifen SOLITEX WELDANO-S über der Konterlatte verlegt und beidseitig mit der Unterdachbahn verschweißt.

Bei einem regensicheren Unterdach ist eine Firstentlüftung zulässig. Unterdachbahn dabei höchstens 30 mm vom First-Scheitelpunkt enden lassen. Lüftungsöffnung mit einem Bahnenstreifen entlang der Firstachse oberhalb der Konterlatte abdecken. Bei einem wasserdichten Unterdach ist eine Firstentlüftung nicht zulässig.

Am Traufblech wird die Unterdachbahn SOLITEX WELDANO wind- und wasserdicht angeschlossen. Dabei kann das Traufblech als Abtropfblech unterhalb der Dachrinne oder als Einlaufblech in die Dachrinne geführt werden.
Um die Unterdachbahn dauerhaft vor direkter Sonneneinstrahlung zu schützen ist das Traufblech je nach Dachneigung und Bauteilausrichtung entsprechend breit zu wählen.

Weitere Rahmenbedingungen für die Schweiz:
Bei höheren Belastungen (z. B. Neigung unter 10°) wird unter anderem ein zusätzlicher Schutz der Konterlatten durch Einschweissen notwendig (mit SOLITEX WELDANO oder Abdichtungsstreifen SOLITEX WELDANO-S).

Laut SIA 232/1 ist ein Unterdach für außerordentliche Beanspruchung immer in Rinnen oder angrenzende Dachflächen zu entwässern.
Um die Unterdachbahn dauerhaft vor direkter Sonneneinstrahlung zu schützen ist das Einlaufblech je nach Dachneigung und Bauteilausrichtung entsprechend breit zu wählen.
In Bereichen mit erhöhter Gefahr von Rückschwellwasser, Eisbildung oder Flugschneeablagerung ist die SOLITEX WELDANO durch eine Flachdachbahn zu ersetzen.

SOLITEX WELDANO® Zuschnitt- und Verschweiß-Service

Machen Sie Ihre Dächer noch schneller und einfacher dicht

Sie haben eine Dachkonstruktion, die mit einer homogen untereinander verschweißten Unterdachbahn ausgeführt werden soll? Dann müssen Sie sich ab jetzt um die Verbindung der Bahnen untereinander und den Zuschnitt nicht mehr kümmern. Bereits ab 50 m² Dachfläche übernimmt pro clima für Sie die Konfektionierung der SOLITEX WELDANO Unterdachbahn: automatisiert, hocheffektiv, sicher dicht und zu einem fairen Preis. Das spart wertvolle Montagezeit auf der Baustelle und macht unabhängiger von den Witterungsbedingungen. Zur Angebotsanfrage schicken Sie einfach Ihre Dachzeichnung / Beschreibung per eMail. Neben Standarddachfomen wie L-Form und Rechteck, bieten wir Ihnen auch die Möglichkeit Sonder-Dachformen z. B. mit Kehlenausprägung vorzuverschweißen.

Vorteile

  • Schnellere Montage durch Zeitersparnis auf der Baustelle
  • Planen passend für Ihr Projekt zugeschnitten, verschweißt und geliefert
  • Gleichmäßig sichere Ausführungsqualität durch maschinell verschweißte Fügenähte
  • Mehr Unabhängigkeit von Baustellenbedingungen: kein Schweißen bei Feuchtigkeit, schnellerer Witterungsschutz
  • Schon ab 50 m² Dachfläche möglich

1. Ihre Dachform

Um was für eine Dachform handelt es sich? Satteldach, Pultdach, Zeltdach, etc. Bitte geben Sie die Dachform an und zeichnen Sie den Aufriss Ihres Daches mit den wahren Längen und Flächen. Bitte berücksichtigen Sie dabei auch Sonderformen wie z. B. anschließende Kehlen, usw.

2. Angabe zu Trauflänge und Ortganglänge

Geben Sie bitte in Ihrer Zeichnung die Abmessungen von Ortgang und Traufe und alle zu berücksichtigen Abmessungen z. B. Kehlenlänge zur Ermittlung der Fläche an.

3. Angabe zu Firstposition und Wasserlaufrichtung

Markieren Sie bitte in Ihrer Zeichnung die Position Ihres Firstes mit einer Linie und die Wasserlaufrichtung mit einem Richtungspfeil.

4. Angabe zur Positionierung und Ausrollrichtung (längs und quer)

Die vorkonfektionierte Plane kommt üblicherweise als ein in zwei Richtungen gerolltes Paket auf Ihre Baustelle. Haben Sie eine konkrete Abrollposition, Abrollrichtung und Abrollreihenfolge geplant? Dann markieren Sie den Positionierungspunkt bitte mit einem Kreuz. Die folgenden Ausrollrichtungen zeigen Sie am besten anhand von Pfeilen mit einer Bezifferung der Abrollreihenfolge (1, 2).

An diesem Beispiel können Sie sich orientieren:

zur kompletten Darstellung Abbildung anklicken
