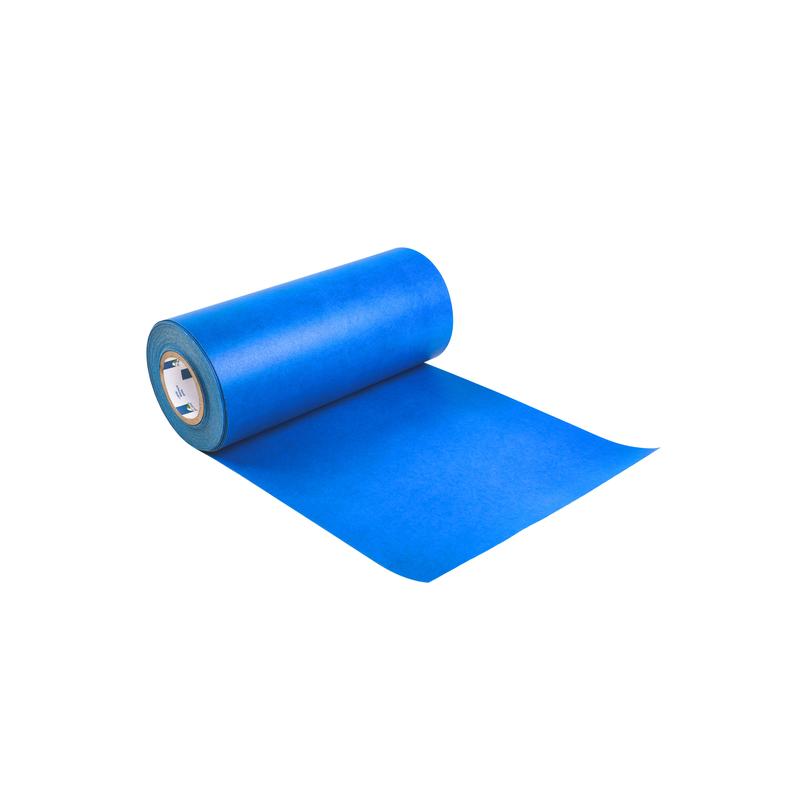

Diffusionsoffener, wasserdicht verschweißbarer Unterdachbahnstreifen



Vorteile

  • Sichere Nahtdichtung: Homogen verschweißbar im SOLITEX WELDANO-System
  • Flexibel einsetzbar: Auch für große Konterlatten geeignet
  • Leicht zu verarbeiten: Extrem reißfest und robust
  • Schütz Bauteile vor Durchfeuchtung: Diffusionsoffen und dicht gegen Schlagregen
  • Kann mit Messer oder Schere leicht angepasst werden


Anwendung

Zum sicheren Einbinden von Konterlatten im SOLITEX WELDANO-System.

Technische Daten / Lieferformen

  Stoff
Membran, beidseitig Polyurethan
Trägervlies Polyester
Eigenschaft Wert Regelwerk
Farbe blau
Flächengewicht 310 ±15 g/m² DIN EN 1849-2
Dicke 0,8 ±0,05 mm DIN EN 1849-2
Dampfdiffusionswiderstandszahl µ 225 DIN EN ISO 12572
sd-Wert 0,18 ±0,04 m DIN EN ISO 12572
Brandverhalten E DIN EN 13501
Freibewitterung 4 Monate
Wassersäule > 4.000 mm DIN EN 20811
Widerstand Wasserdurchgang un-/gealtert* W1 / W1 DIN EN 1928
Höchstzugkraft längs/quer 320 ±20 N/5 cm / 400 ±20 N/5 cm DIN EN 13859-1 (A)
Höchstzugkraft längs/quer gealtert* 275 ±20 N/5 cm / 320 ±20 N/5 cm DIN EN 13859-1 (A)
Dehnung längs/quer 50 ±10 % / 70 ±10 % DIN EN 13859-1 (A)
Dehnung längs/quer gealtert* 50 ±10 % / 70 ±10 % DIN EN 13859-1 (A)
Weiterreißwiderstand längs/quer 200 ±20 N / 200 ±20 N DIN EN 13859-1 (B)
*) Dauerhaftigkeit nach künstl. Alterung bei 100 °C bestanden DIN EN 1297 / DIN EN 1296
Kaltbiegeverhalten -20 °C DIN EN 1109
Temperaturbeständigkeit dauerhaft -40 °C bis +100 °C
Wärmeleitzahl 0,17 W/(m·K)
CE-Kennzeichnung vorhanden DIN EN 13859-1

Lieferformen

Art.-Nr. GTIN Länge Breite Inhalt Gewicht VE Gebinde
 DOP 16340 4026639163400 25 m 0,375 m 9,375 m² 3,125 kg 1 100
1: Profi-VE nicht im Anbruch lieferbar

Leistungserklärung

Art.-Nr. GTIN Länge Breite
 DOP 16340 16340 4026639163400 25 m 0,375 m
1: Profi-VE nicht im Anbruch lieferbar

Bildgalerie

Bildgalerie Anschluss Dachflächenfenster

Untergründe

Vor dem Verkleben sollte SOLITEX WELDANO mit einem Lappen abgewischt werden. Auf überfrorenen Bahnen ist die Verklebung nicht möglich.
Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone). Untergründe müssen ausreichend trocken und tragfähig sein.

Es ist empfehlenswert die verklebten Nähte stichprobenartig auf Festigkeit zu überprüfen.

Rahmenbedingungen

SOLITEX WELDANO wird waagerecht (parallel zur Traufe) verlegt. Der freie Wasserablauf muss generell sichergestellt sein. Kreuzstöße sind zu vermeiden. Eventuelle Bahnenstöße versetzt ausführen.

Zum Schutz der Konstruktion während der Bauphase können SOLITEX WELDANO Unterdachbahnen bis zu 4 Monate frei bewittert werden (z. B. Behelfsdeckung laut ZVDH).
Die Dachneigung muss mindestens 5° betragen. Nationale Regelwerke und Bestimmungen sind hierbei zu beachten.

Befestigungen dürfen nicht im Flächenbereich oder in Bereichen erfolgen, in denen Wasser gesammelt abfließt (z. B. in Kehlen). Wir empfehlen die Verwendung korrosionsbeständiger Befestigungsmittel.

Die Verschweißung der Bahnenkanten erfolgt mit dem System-Quellschweißmittel WELDANO TURGA oder mit einem Heißluftgerät. Der Schweißbereich muss trocken, frostfrei, staub- und fettfrei sein. Bei anhaftenden Verschmutzungen (z. B. Öl) einem Lappen mit System-Quellschweißmittel WELDANO TURGA leicht benetzen und Verschmutzung abwischen. Beide Seiten der Bahn können verschweißt werden und sind als Oberlage geeignet.
Verschweißen mit Quellschweißmittel ab 0 °C. Bitte beachten Sie die Gefahrenhinweise auf dem Gebinde.

Bei Anwendung von Heißluftgeräten empfehlen wir je nach Umgebungstemperatur und Windverhältnissen eine Temperatur von ca. 220 bis 280 °C. Einstellung anhand einer Testverschweißung an einem Probestück prüfen. Für die Schweißnähte der Flächen hat sich eine 40 mm breite Düse bewährt. Für Detailanschlüsse ist eine 20 mm Düse z. T. praktischer.

Die Rohrmanschette WELDANO ROFLEX ist geeignet für Rohrdurchmesser von 90 mm bis 125 mm bei Dachneigungen von 5° bis 25°.
Die Variante WELDANO ROFLEX PLUS ist geeignet für Rohrdurchmesser von 90 mm bis 120 mm bei Dachneigungen bis 50°.

Alternativ zur Anwendung der System-Formteile WELDANO ROFLEX, WELDANO INVEX und WELDANO INCAV können diese auch aus der SOLITEX WELDANO Bahn zugeschnitten werden.

Wichtig: Die beim wasserdichten Unterdach eingebundenen Konterlatten müssen trocken und oberseitig gefast (≥ 3 mm) verbaut werden. Am Besten KVH verwenden.

Weitere Rahmenbedingungen für Deutschland:
Je nach Anforderung an die Zusatzmaßnahme wird das Unterdach als regensicher oder wasserdicht ausgeführt (laut ZVDH).
Regensicheres Unterdach: Die Konterlatten werden oberhalb der Unterdachbahn verlegt.
Wasserdichtes Unterdach: Die Konterlatten werden in die Dichtungsebene eingebunden. Dabei wird die Unterdachbahn über die Konterlatten geführt oder der Abdichtungsstreifen SOLITEX WELDANO-S über der Konterlatte verlegt und beidseitig mit der Unterdachbahn verschweißt.

Bei einem regensicheren Unterdach ist eine Firstentlüftung zulässig. Unterdachbahn dabei höchstens 30 mm vom First-Scheitelpunkt enden lassen. Lüftungsöffnung mit einem Bahnenstreifen entlang der Firstachse oberhalb der Konterlatte abdecken. Bei einem wasserdichten Unterdach ist eine Firstentlüftung nicht zulässig.

Am Traufblech wird die Unterdachbahn SOLITEX WELDANO wind- und wasserdicht angeschlossen. Dabei kann das Traufblech als Abtropfblech unterhalb der Dachrinne oder als Einlaufblech in die Dachrinne geführt werden.
Um die Unterdachbahn dauerhaft vor direkter Sonneneinstrahlung zu schützen ist das Traufblech je nach Dachneigung und Bauteilausrichtung entsprechend breit zu wählen.

Weitere Rahmenbedingungen für die Schweiz:
Bei höheren Belastungen (z. B. Neigung unter 10°) wird unter anderem ein zusätzlicher Schutz der Konterlatten durch Einschweissen notwendig (mit SOLITEX WELDANO oder Abdichtungsstreifen SOLITEX WELDANO-S).

Laut SIA 232/1 ist ein Unterdach für außerordentliche Beanspruchung immer in Rinnen oder angrenzende Dachflächen zu entwässern.
Um die Unterdachbahn dauerhaft vor direkter Sonneneinstrahlung zu schützen ist das Einlaufblech je nach Dachneigung und Bauteilausrichtung entsprechend breit zu wählen.
In Bereichen mit erhöhter Gefahr von Rückschwellwasser, Eisbildung oder Flugschneeablagerung ist die SOLITEX WELDANO durch eine Flachdachbahn zu ersetzen.

SOLITEX WELDANO® Zuschnitt- und Verschweiß-Service

Machen Sie Ihre Dächer noch schneller und einfacher dicht

Sie haben eine Dachkonstruktion, die mit einer homogen untereinander verschweißten Unterdachbahn ausgeführt werden soll? Dann müssen Sie sich ab jetzt um die Verbindung der Bahnen untereinander und den Zuschnitt nicht mehr kümmern. Bereits ab 50 m² Dachfläche übernimmt pro clima für Sie die Konfektionierung der SOLITEX WELDANO Unterdachbahn: automatisiert, hocheffektiv, sicher dicht und zu einem fairen Preis. Das spart wertvolle Montagezeit auf der Baustelle und macht unabhängiger von den Witterungsbedingungen. Zur Angebotsanfrage schicken Sie einfach Ihre Dachzeichnung / Beschreibung per eMail. Neben Standarddachfomen wie L-Form und Rechteck, bieten wir Ihnen auch die Möglichkeit Sonder-Dachformen z. B. mit Kehlenausprägung vorzuverschweißen.

Vorteile

  • Schnellere Montage durch Zeitersparnis auf der Baustelle
  • Planen passend für Ihr Projekt zugeschnitten, verschweißt und geliefert
  • Gleichmäßig sichere Ausführungsqualität durch maschinell verschweißte Fügenähte
  • Mehr Unabhängigkeit von Baustellenbedingungen: kein Schweißen bei Feuchtigkeit, schnellerer Witterungsschutz
  • Schon ab 50 m² Dachfläche möglich

1. Ihre Dachform

Um was für eine Dachform handelt es sich? Satteldach, Pultdach, Zeltdach, etc. Bitte geben Sie die Dachform an und zeichnen Sie den Aufriss Ihres Daches mit den wahren Längen und Flächen. Bitte berücksichtigen Sie dabei auch Sonderformen wie z. B. anschließende Kehlen, usw.

2. Angabe zu Trauflänge und Ortganglänge

Geben Sie bitte in Ihrer Zeichnung die Abmessungen von Ortgang und Traufe und alle zu berücksichtigen Abmessungen z. B. Kehlenlänge zur Ermittlung der Fläche an.

3. Angabe zu Firstposition und Wasserlaufrichtung

Markieren Sie bitte in Ihrer Zeichnung die Position Ihres Firstes mit einer Linie und die Wasserlaufrichtung mit einem Richtungspfeil.

4. Angabe zur Positionierung und Ausrollrichtung (längs und quer)

Die vorkonfektionierte Plane kommt üblicherweise als ein in zwei Richtungen gerolltes Paket auf Ihre Baustelle. Haben Sie eine konkrete Abrollposition, Abrollrichtung und Abrollreihenfolge geplant? Dann markieren Sie den Positionierungspunkt bitte mit einem Kreuz. Die folgenden Ausrollrichtungen zeigen Sie am besten anhand von Pfeilen mit einer Bezifferung der Abrollreihenfolge (1, 2).

An diesem Beispiel können Sie sich orientieren:

zur kompletten Darstellung Abbildung anklicken

Download:

System-Kernbausteine

SOLITEX WELDANO

SOLITEX WELDANO

Diffusionsoffene, homogen verschweißbare Unterdachbahn

SOLITEX WELDANO-S

SOLITEX WELDANO-S

Diffusionsoffener, wasserdicht verschweißbarer Unterdachbahnstreifen

WELDANO TURGA

WELDANO TURGA

Quellschweißmittel im SOLITEX WELDANO-Unterdachsystem

Erweiterung für Detaillösungen

WELDANO INCAV

WELDANO INCAV

Homogen veschweißbares Innenecken-Formteil im SOLITEX WELDANO-Unterdachsystem

WELDANO INVEX

WELDANO INVEX

Homogen veschweißbares Außenecken-Formteil im SOLITEX WELDANO-Unterdachsystem

WELDANO ROFLEX

WELDANO ROFLEX

Homogen verschweißbare Rohrmanschette im SOLITEX WELDANO-Unterdachsystem

WELDANO ROFLEX PLUS

WELDANO ROFLEX PLUS

Homogen verschweißbare Rohrmanschette im SOLITEX WELDANO-Unterdachsystem für DN bis 50°

TESCON NAIDECK mono

TESCON NAIDECK mono

Einseitig klebendes acrylatmodifiziertes Butylkautschukband als Nageldichtung

TESCON VANA

TESCON VANA

Allround-Klebeband mit Vliesträger

Zubehör

Pinselflasche

Pinselflasche

Auftragswerkzeug für WELDANO TURGA

ROLLFIX

ROLLFIX

Andruckrolle

Planungs- und Konstruktionshinweise

Der Unterschied von regensicheren zu wasserdichten Unterdächern

Unterdächer werden als eigenständige Dichtungsschicht unter der eigentlichen Dachdeckung eingesetzt. Sie kommen als Zusatzmaßnahme zur Ausführung, um bei Unterschreitung der Regeldachneigung entweder die Regensicherheit oder sogar die Wasserdichtheit einer eingedeckten Dachkonstruktion sicherzustellen. Unterdächer liegen auf einer ausreichend tragfähigen Unterlage auf, z. B. einer Schalung aus Massivholz oder Holzwerkstoffplatten.
Anforderungen und Fachregeln an Unterdächer werden vom Zentralverband des deutschen Dachdeckerhandwerks (ZVDH) herausgegeben.
Regensichere bzw. wasserdichte Unterdächer sind erforderlich, wenn die Regeldachneigung der Dacheindeckung über 8° bis 12° unterschritten wird. Das regensichere Unterdach (Klasse 2) wird ausgeführt, wenn maximal eine weitere erhöhte Anforderung vorliegt. Bei weiteren erhöhten Anforderungen ist ein wasserdichtes Unterdach (Klasse 1) notwendig.
Grundsätzliches Unterscheidungsmerkmal von regensicheren zu wasserdichten Unterdächern ist die Anordnung der Konterlatte. Bei regensicheren Unterdächern werden Konterlatten oberhalb der regensicheren Unterdeckung eingebaut, s. Abb. 1. Eingedrungenes Niederschlagswasser muss auch im Bereich der Konterlattung sicher abgeführt werden. Im SOLITEX WELDANO System erfolgt das durch den Einbau des Nageldichtbandes TESCON NAIDECK mono unterhalb der Konterlatte.

Abb. 1: Regensicheres Unterdach: Konterlatte mit Nageldichtband auf Abdichtungsbahn (CH: Standartausführung bei ausserordentlicher Beanspruchung)

Bei wasserdichten Unterdächern wird die Konterlatte in die Abdichtung mit eingebunden, z. B. indem die Unterdachbahn aus der Fläche über die Konterlatte geführt wird. Hinsichtlich der Ausführung ist es aber oft einfacher, zunächst die Bahn flächig auf der Schalung zu verlegen, anschließend die Konterlatten zu befestigen und diese dann mit einem Abdichtungsstreifen SOLITEX WELDANO-S einzuschweißen, s. Abb. 2.
Wichtig: Konterlatten müssen trocken und oberseitig gefast (≥ 3 mm) verbaut werden. Am Besten kammergetrocknete Latten verwenden.
Durchdringungen sollten bei wasserdichten Unterdächern auf die notwendige Anzahl reduziert werden. Ihr Anschluss muss dann den Richtlinien entsprechend hoch über die Unterdachbahn geführt und am durchdringenden Bauteil wasserdicht verklebt oder verschweißt werden.
Bei wasserdichten Unterdächern sind Öffnungen im Firstbereich nicht zulässig. Beim regensicheren Unterdach hingegen können Öffnungen im Firstbereich durch eine entsprechende konstruktive Ausbildung ausgeführt werden. Mit dem SOLITEX WELDANO System können sowohl regensichere als auch wasserdichte Unterdächer sicher und praxisgerecht ausgeführt werden.

Abb. 2: Wasserdichtes Unterdach: Konterlatte in die Abdichtungsebene eingebunden (CH: Mögliche Zusatzmassnahme)

Einteilung der Bahnen in die Klassen nach ZVDH-Merkblatt

Bezeichnung gemäß ZVDH Konterlatteneinbindung Naht- und Stoßausbildung Klasse
Regensicheres Unterdach Unter der Konterlatte flächig verlegt und mit Nageldichtband TESCON NAIDECK abgedichtet Homogen verschweißt mit System-Quellschweißmittel WELDANO TURGA oder Heißluftgerät 2
Wasserdichtes Unterdach Über die Konterlatte geführt oder mit SOLITEX WELDANO-S überdeckt und eingeschweißt Homogen verschweißt mit System-Quellschweißmittel WELDANO TURGA oder Heißluftgerät 1
