INSTAABOX
INSTAABOX

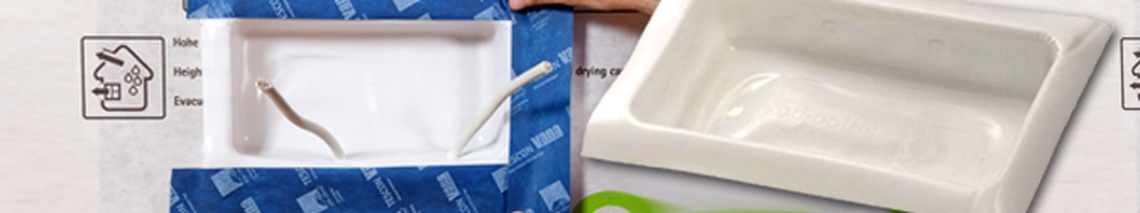

Installationsbox für den luftdichten Einbau von Schaltern und Steckdosen in die Luftdichtungsebene.
Bei Konstruktionen ohne Installationsebene schafft die INSTAABOX Raum für Gerätedosen o. Ä.
Dazu wird sie auf der vorhandenen Dampfbrems- und Luftdichtungsebene (z. B. pro clima INTELLO, DB+ und Holzwerkstoffplatten wie OSB) angebracht und mit dieser luftdicht verklebt.
Vorteile
- Luftdichter Einbau von Gerätedosen ohne Installationsebene entsprechend den Anforderungen der DIN 4108-7, SIA 180 und OENORM B 8110-2
- Für bis zu drei Gerätedosen
- Durch Kombination mehrerer Boxen frei erweiterbar
- Vorgeprägte Durchstoßpunkte für Kabel
- Einfache Verklebung mit TESCON VANA
Hinweis
Die Tiefe der INSTAABOX wurde so gewählt, dass herkömmliche Hohlwanddosen eingesetzt werden können. Diese müssen nicht zusätzlich luftdicht sein.
Verarbeitungshinweise
Die Bildergalerie mit Hinweisen wesentlicher Verarbeitungsschritte.

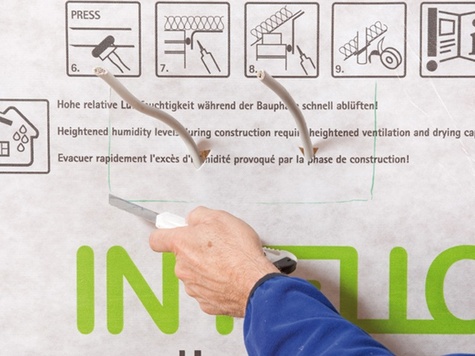

1. Ausschnitt herstellen
Position der INSTAABOX anzeichnen und Ausschnitt
in der Luftdichtungsebene herstellen.
Abmessungen 270 mm x 140 mm.
Einbau ist hoch und quer möglich.
2. Durchdringungen vorformen
An den vorgeprägten Durchstoßpunkten INSTAABOX mit einem konischen Gegenstand (z. B. Nagel oder Kartuschenspitze) durchstechen.
Durchführung auf ca. 60 % des Kabeldurchmessers vorformen.
3. Kabel durchführen
INSTAABOX am Durchdringungspunkt mit der
Hand stützen und Kabel bis 20 mm Durchmesser
durch vorbereitete Löcher ziehen.
Kunststoff dichtet luftdicht ab.
Kabel spannungsfrei in der INSTAABOX montieren.
4. INSTAABOX einsetzen
Box mit durchgezogenen Kabeln gerade in der Luftdichtungsebene ausrichten.

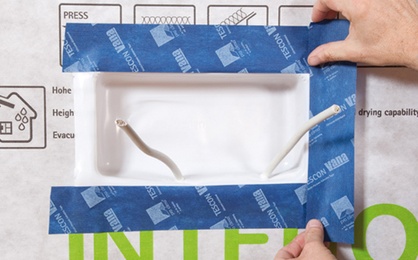

5. Luftdicht anschließen
Mit einem der pro clima Klebebänder (z. B.
TESCON VANA) umlaufend luftdicht verkleben und fest anreiben.
Auf ausreichenden Gegendruck achten.

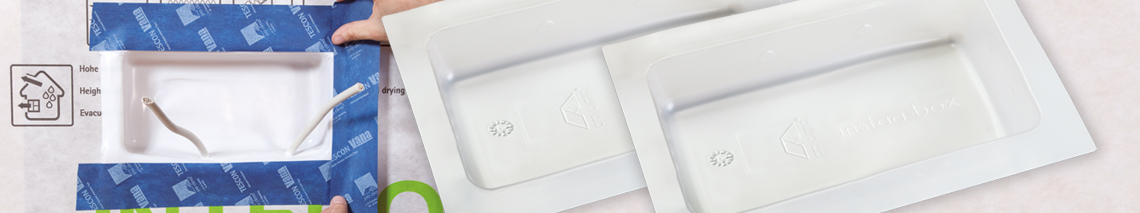

6. Flexibel erweiterbar
Komplett fertig montierte INSTAABOX mit Platz
für bis zu drei Steckdosen oder Lichtschalter.
Zwei oder mehr Boxen miteinander kombinieren, wenn größere Längen oder Breiten benötigt werden.
Systemprodukte
Anwendungsmatrix
Bitte beachten Sie zur Anwendung und zu den Kombinationsmöglichkeiten der einzelnen Produkte auch die Empfehlungen in der aktuell gültigen pro clima Anwendungsmatrix.
